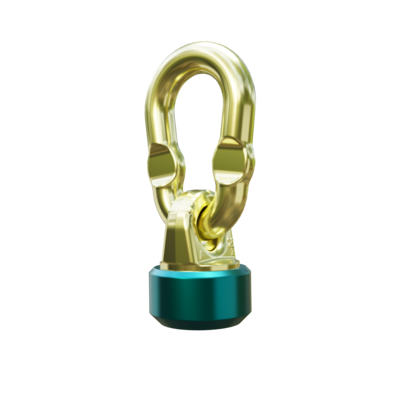

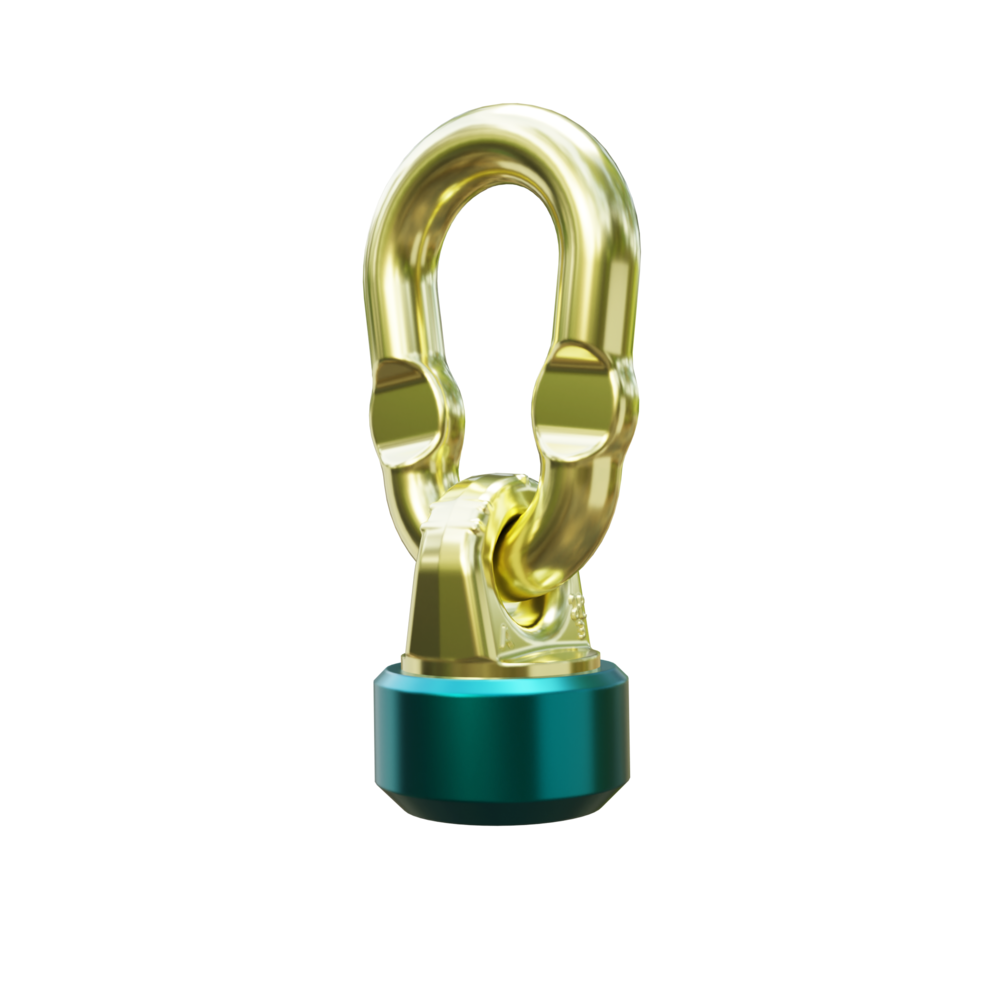

Produktinformasjon
Øyene kan belastes med arbeidslastgrense (WLL) i alle retninger. Alle øyene er leddet for å unngå brudd i øyet, og kan også foldes til siden når de ikke er i bruk. I tillegg har den en kulelagret svivel som gjør at løfteøyet alltid stiller seg korrekt i forhold til lasten.
Fordeler:
- Merking på svivelen gir tydelig indikasjon av helningsvinkler.
- Ekstra kulelagersystem gir jevn rotasjon under last.
- Klemmesikring på leddet hindrer at lenken knekker/kinker.
- Både innvendige og utvendige overflater er beskyttet mot korrosjon med et robust galvanisert belegg.
- Forbedret kontakt mellom svivel og anleggsflate takket være spesialmaskinering.
- Slitasje i kulelageret kan visuelt identifiseres ved spalten på sliteringen uten måleinstrumenter.
- Firesikret mot brudd i alle lastretninger.
All sveising skal utføres av kvalifisert sveiser.
Andre opplysninger
- Materiale: Øye og svivel seigherdingsstål klasse 10.
- Merking: CE-merket, UKCA-merket, Maks last.
- Overflate: Lakkert
- Advarsel: Underlaget som løfteøyet skal festes til skal være plant og tåle den belastningen det utsettes for. All sveising må utføres av kvalifisert sveiser!
- Sikkerhetsfaktor: 4:1
Løftemetode |
|
|
|
|
|
| ||||
Antall ben | 1 | 1 | 2 | 2 | 2 | 3+4 | 3+4 | |||
Løftevinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | ||
Kode | Max last | |||||||||
ton | ||||||||||
TP-S 2,5 | 5,0 | 2,5 | 10 | 5,0 | 3,55 | 2,5 | 5,3 | 3,75 | ||
TP-S 4 | 8,0 | 4,0 | 16 | 8,0 | 5,6 | 4,0 | 8,5 | 6,0 | ||
TP-S 6,7 | 12 | 6,7 | 24 | 13,4 | 9,5 | 6,7 | 14,0 | 10 | ||
TP-S 10 | 15 | 10 | 30 | 20 | 14 | 10 | 21,2 | 15 | ||
TP-S 17 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 |
