Teknisk beskrivelse av ståltau løfteutstyr

Farlige forhold

Visse forhold, spesielt i offshore-aktiviteter eller ved løfting av personer eller potensielt farlige laster som smeltet metall, korrosive materialer eller fissile materialer, utgjør betydelige farer. I slike tilfeller bør en kompetent person vurdere risikoen, og arbeidsbelastningsgrensen bør justeres deretter.

Ståltaustropper

Generelt: Ståltaustropper er ofte mer kostnadseffektive og enklere å bruke enn kjettingstropper. Galvaniserte ståltau gir effektiv beskyttelse mot korrosjon, mens rustfrie ståltau ofte foretrekkes i ekstreme miljøer. For tung løfting er ståltaustropper generelt det optimale valget.

Materiale/Design: Ståltaustropper bør produseres med ståltaugrader på enten 1770 eller 1960 N/mm². I flerbenstropper bør dimensjonen og ståltøygraden være konsistent for hvert ben. Arbeidsbelastningsgrensen for den nedre terminalfestingen(e) bør være minst like stor som for benet/benene den er festet til. For 3- og 4-benstropper bør det benyttes en masterlenke med en mellomlenke.

Sikkerhetsfaktor: 5:1
Standard: EN 13414-1

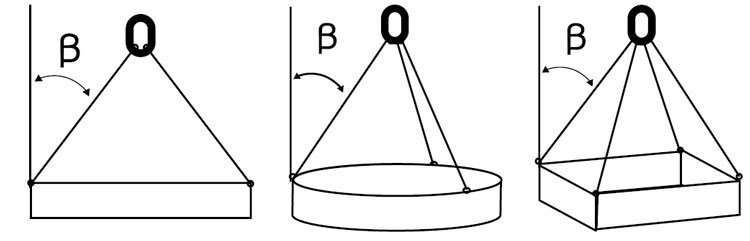

 Advarsel! Når du bruker en ståltautau stropp for projisert løft med en vinkel (ß) mindre enn 45°, vil arbeidsbelastningsgrensen øke. Denne informasjonen bør kommuniseres ved bestillingstidspunktet.

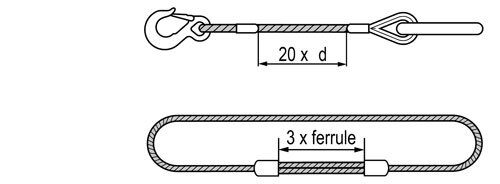

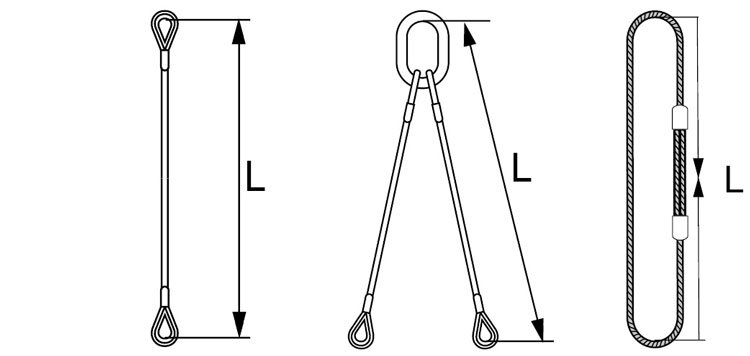

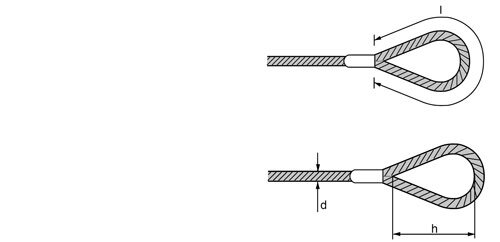

Fler-part utstyr: Den målte individuelle benlengden på en klemhylse-sikret stropp bør ikke avvike fra den nominelle lengden på stroppen med mer enn to tauediametere eller 1% av den nominelle lengden, avhengig av hva som er størst.

Forskjellen i lengde mellom de individuelle bena på en flerbenet stropp under ingen belastning bør ikke overstige 1,5 ganger tauediameteren eller 0,5% av den nominelle lengden, avhengig av hva som er størst.

"Laid" (cable-laid) endeløse stropper: Den målte lengden for kabel-lagte maljer bør ha en toleranse på ±1d eller 1% av den nominelle lengden, avhengig av hva som er størst, for maljer med en diameter <61 mm. For maljer med en diameter >65 mm bør toleransen være ±0,5d eller 0,5% av den nominelle lengden, avhengig av hva som er størst.

Merking

Hver stropp bør være utstyrt med en merkeplate eller være merket i klemhylsene (enkeltben- og endeløse stropper) med produsentens identifikasjonsmerke, arbeidsbelastningsgrense (WLL), lengde, produksjonsdato og CE-merking.

Hvor:

Her er en oversettelse av formlene og begrepene:

• F_min = tauets minimum bruddstyrke i kN

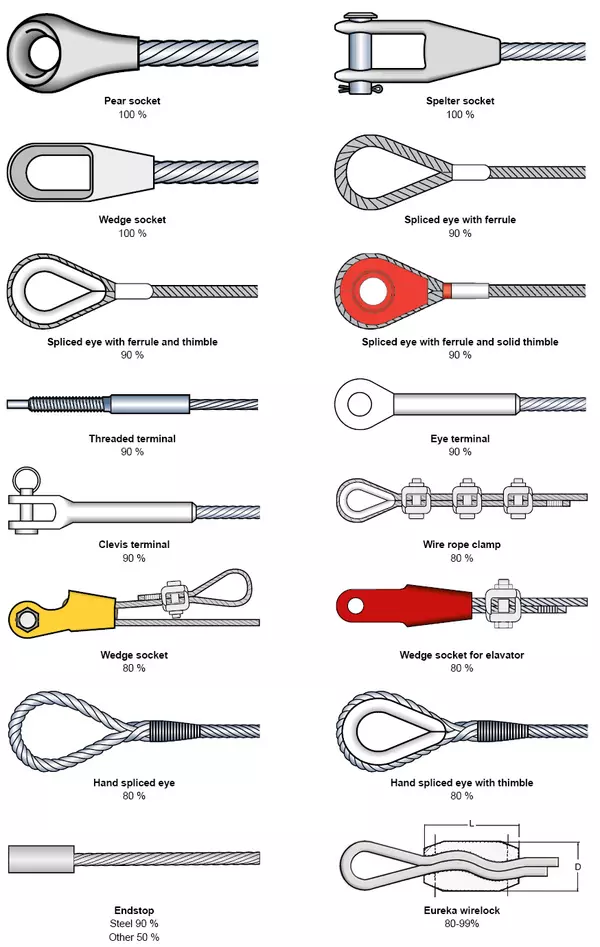

• K_T = faktor for effektiviteten til avslutningen, for klemhylse 0,9 og for spleiset 0,8
• K_L = benfaktoren som angår antall ben og vinkelen til vertikalen, se WLL-tabellen
• Z_p = utnyttelseskoeffisienten (arbeidskoeffisient), med verdien 5
• g = 9,81 (akselerasjon på grunn av tyngdekraften)

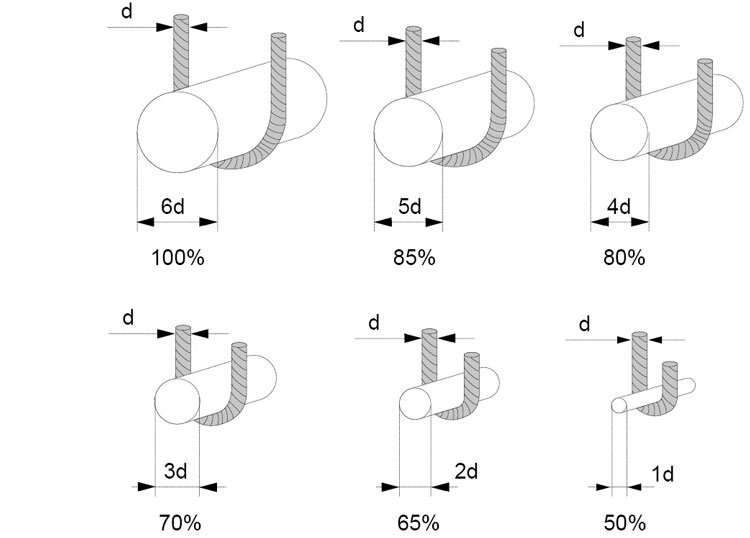

Effekt av bøyediameter på arbeidsbelastningsgrensen (WLL)

CERTEX anbefaler å vurdere at stroppens kapasitet vil være lavere når bøyediameteren reduseres. For eksempel, hvis tauet bøyes rundt et bærepunkt med samme diameter som tauet selv, vil kapasiteten reduseres til halvparten, som illustrert i figuren.

Working Load Limit (WLL)

Wire rope sling 6X36 FC - 1960 N/mm²

	Single	2-leg sling*		3- and 4-leg sling*				Endless
Angle of inclination	1-leg	Laced	U-lift	0°- 45°	45° - 60°	0°- 45°	45° - 60°	1-leg	Laced	U-lift
Load factor	1	0,8	2	1,4	1	2,1	1,5	2	1,6	4
mm	WLL ton
8	0,75	0,6	1,5	1,1	0,75	1,6	1,1	1,4	1,2	3
9	0,9	0,8	1,8	1,26	0,9	2	1,4	1,8	1,5	3,6
10	1,2	0,95	2,4	1,7	1,2	2,5	1,8	2,4	1,9	4,8
11	1,4	1,1	2,8	2	1,4	3	2,2	2,8	2,3	5,6
12	1,7	1,3	3,4	2,4	1,7	3,6	2,6	3,4	2,7	6,8
13	2	1,6	4	2,8	2	4,2	3	4	3,2	8
14	2,3	1,8	4,6	3,2	2,3	4,8	3,5	4,6	3,7	9,2
16	3	2,4	6	4,2	3	6,3	4,5	6	4,8	12
18	3,8	3,1	7,6	5,3	3,8	8	5,7	7,6	6,1	15,2
20	4,7	3,8	9,4	6,6	4,7	10	7,1	9,4	7,6	18,8
22	5,7	4,6	11,4	8	5,7	12	8,5	11,4	9,2	23
24	6,8	5,4	13,6	9,5	6,8	14,3	10,2	13,6	11	27
26	8	6,4	16	11,2	8	16,8	12	16	12,8	32
28	9,3	7,4	18,6	13	9,3	19,5	14	18,6	15	37
32	12	9,7	24	16,8	12	25,5	18	24	19,5	48
36	15	12	30	21	15	32	23	30	25	60
40	19	15	38	27	19	40	28,5	38	30	76

Safety factor 5:1 DS/EN 13414-1
* When using a multi-leg sling in a choker hitch - reduce the value with 20%

Wire rope sling 6x36 IWRC - 1960 N/mm²

	Single	2-leg sling*		3- and 4-leg sling*				Endless
Angle of inclination	1-leg	Laced	U-lift	0°- 45°	45° - 60°	0°- 45°	45° - 60°	1-leg	Laced	U-lift
Load factor	1	0,8	2	1,4	1	2,1	1,5	2	1,6	4
mm	WLL ton
8	0,8	0,65	1,6	1,15	0,8	1,7	1,2	1,6	1,3	3,2
9	1,05	0,8	2,1	1,45	1,05	2,2	1,8	2,1	1,7	4,2
10	1,3	1	2,6	1,8	1,3	2,7	1,9	2,6	2	5,2
11	1,5	1,2	3	2,2	1,5	3,3	2,3	3	2,5	6
12	1,8	1,4	3,6	2,6	1,8	3,9	2,8	3,6	3	7,2
13	2,2	1,8	4,4	3	2,2	4,5	3,2	4,4	3,5	8,8
14	2,5	2	5	3,5	2,5	5,3	3,8	5	4	10
16	3,3	2,6	6,6	4,6	3,3	6,9	4,9	6,6	5,2	13,2
18	4,1	3,3	8,2	5,8	4,1	8,7	6,2	8,2	6,6	16,4
20	5,1	4,1	10,2	7,2	5,1	10,7	7,7	10,2	8,2	20,4
22	6,2	5	12,4	8,7	6,2	13	9,3	12,4	10	24,8
24	7,4	5,9	14,8	10,3	7,4	15,5	11,1	14,8	11,8	29,6
26	8,7	7	17,4	12,1	8,7	18,2	13	17,4	13,8	34,8
28	10	8	20	14	10	21	15	20	16	40
32	13	10,4	26	18,4	13	27,5	19,7	26	21	52
36	16,6	13,3	33	23	16,6	35	25	33	26,5	66
40	20,5	16,4	41	29	20,5	43	31	41	33	82
44	25	20	50	35	25	52	37	50	40	100
48	29,5	23,6	59	41	29,5	62	44	59	47	118
52	35	28	70	48	35	73	52	70	55	140
56	40	32	80	56	40	84	60	80	64	160
60	46	37	92	65	46	97	69	92	74	184
