Gunnebo Industries



Klasse 8 koblingslenke







  • Materiale: Seigherdingsstål klasse 8.
  • Merking: I henhold til standard, Kode og klasse.
  • Overflate: Lakkert.
  • Standard: EN 1677-1
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: 4:1
  • Klasse: 8
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

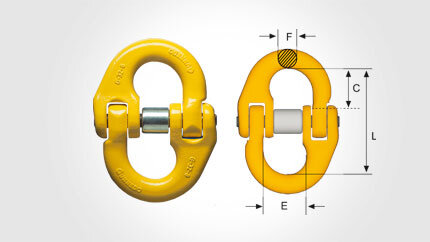

Art. Nr. Kode WLL
ton
Kjettingstørrelse (mm) A (mm) B
mm
C (mm) F
mm
L
mm
Vekt
kg
CAD
På forespørsel G-10-10 4 10 13 25 26 12 68 0,33
På forespørsel G-13-10 6,8 13 17 29 33 15 89 0,75
På forespørsel G-16-10 10,3 16 20 36 40 19 105 1,36
På forespørsel G-20-10 16 19 26 43 44 23 125 2,27
På forespørsel G-22-10 20 22 28 50 59 26 152 3,6
På forespørsel G-26-10 27,3 26 34 58 61 30 161 5,7
På forespørsel G-32-10 40 32 40 70 77 38 200 9,5
