Crosby

Utforming: Svivel med gaffelende. Produsert i henhold til Federal Specification RR-C-271D

  • Materiale: Legert stål
  • Merking: WLL
  • Overflate: Galvanisert
  • Bemerk: Svivelen er ikke beregnet på å rotere under belastning!
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: 5:1
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

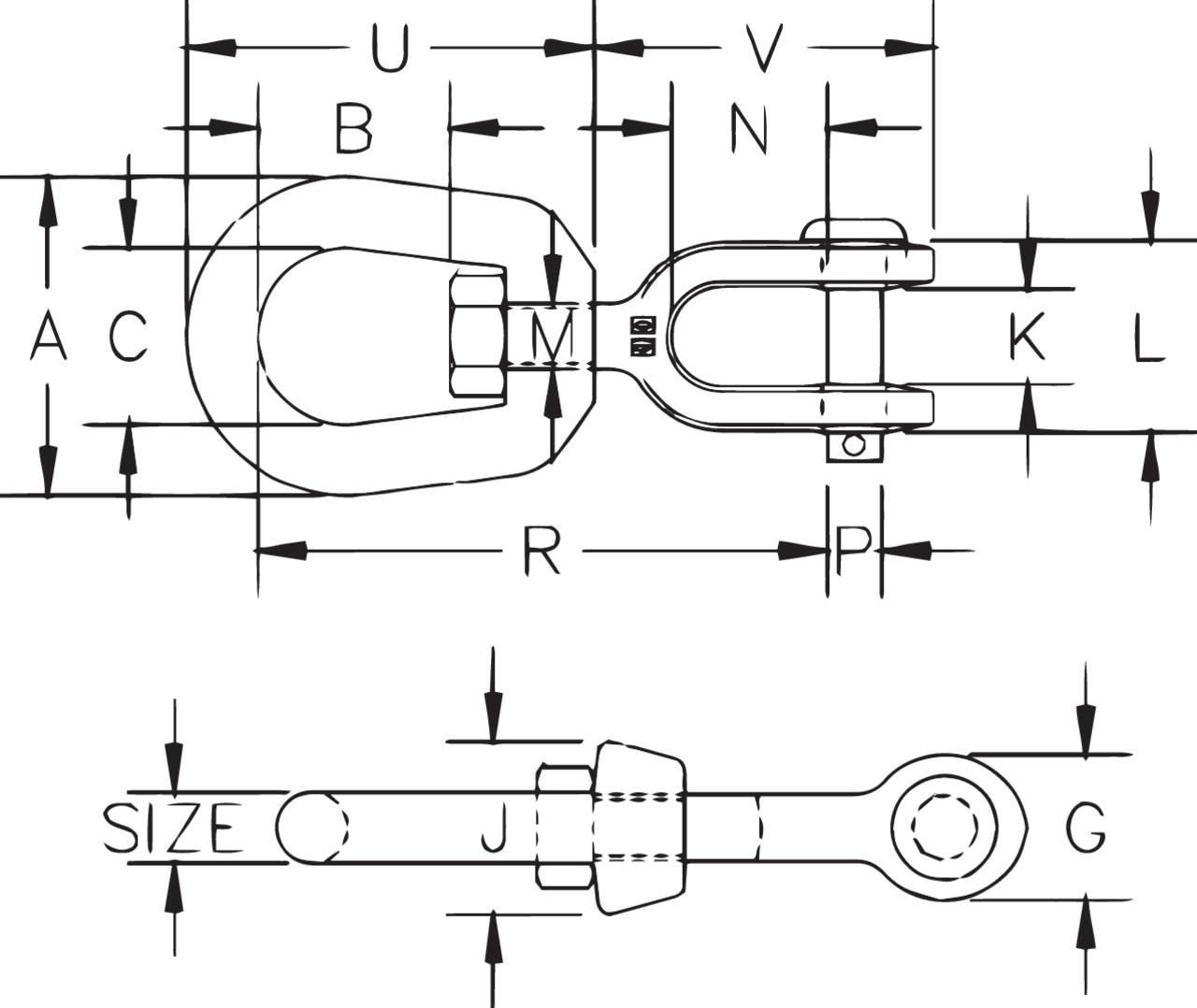

Art. Nr. Diameter (mm) WLL
ton
A (mm) B (mm) C (mm) G
mm
J
mm
K
mm
L
mm
M
mm
N
mm
P
mm
R
mm
U
mm
V
mm
Vekt
kg
CAD
07.305351 6 0,39 31,8 17,5 19,1 17,5 17,5 11,9 26,2 7,85 22,4 6,35 67,0 42,9 42,9 0,1
På forespørsel 8 0,57 41,4 20,6 25,4 20,6 20,6 12,7 28,7 9,65 22,4 7,85 74,5 52,0 46,0 0,15
07.305353 10 1,02 51,0 23,9 31,8 25,4 25,4 16,0 35,8 12,7 26,9 9,65 92,0 63,5 57,0 0,3
07.305354 13 1,63 63,5 33,3 38,1 33,3 33,3 19,1 44,5 16,0 33,3 12,7 114 81,0 73,0 0,61
07.305355 16 2,36 76,0 39,5 44,5 41,4 38,1 23,9 52,0 19,1 38,1 16,0 135 98,5 87,50 1,12
På forespørsel 19 3,27 89,0 44,5 51,0 47,8 47,8 28,7 64,5 22,4 44,5 19,1 154 109 102 1,76
07.305357 22 4,54 102 52,0 57,0 54,0 54,0 34 70,9 25,4 52,0 22,4 178 127 115 2,66
07.305358 25 5,67 114 58,5 63,5 67,0 60,5 44,5 94,5 28,7 71,5 28,7 217 146 151 4,46
07.305360 32 8,16 145 68,5 79,5 79,5 76,0 52,0 109 41,4 71,5 35,1 240 171 162 7,14
På forespørsel 38 20,5 178 98,5 102 143 102 73,0 152 57,0 113 57,0 374 254 275 24,8
