Gunnebo Industries

Klasse 10 koblingslenke

Generelt: Standard koblingsløkke.

  • Materiale: Seigherdingsstål klasse 10.
  • Merking: I henhold til standard, Type og klasse.
  • Overflate: Lakkert.
  • Standard: EN 1677
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: 4:1
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

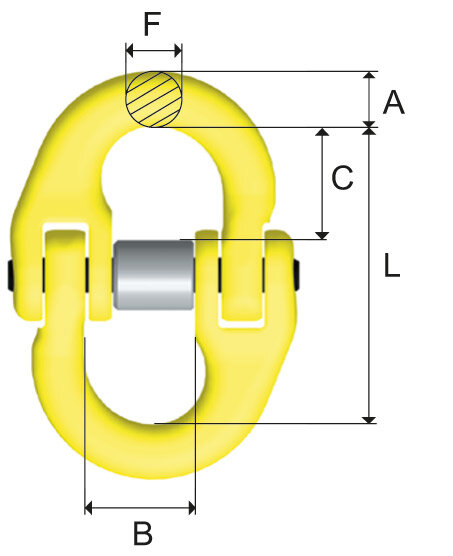

Art. nr. Kode Chain diameter
mm
WLL
ton
L
mm
B
mm
F
mm
A
mm
C
mm
Vekt
kg
CAD
11.06Z100821 G-6-10 6 1,5 45 15 7 8 16 0,09
11.06Z100822 G-8-10 8 2,6 56 18 9 11 22 0,17
11.06Z100823 G-10-10 10 4 68 25 12 13 26 0,336
11.06Z100824 G-13-10 13 6,8 89 29 15 17 33 0,759
11.06Z100825 G-16-10 16 10,3 106 36 19 20 40 1,366
11.06Z101119 G-20-10 20 16 125 43 23 26 44 2,727
11.06Z101339 G-22-10 22 20 152 50 26 28 59 3,6
11.06Z101365 G-26-10 26 27,3 161 58 32 34 61 5,7
11.06Z101666 G-32-10 32 40 200 70 38 40 77 9,5
