Crosby

Standard: NS-EN 1677-2.

  • Materiale: Legert stål klasse 8.
  • Merking: CE-marked, Typebetegnelse og klasse.
  • Overflate: Lakkert
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: 4:1
  • Klasse: 8
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

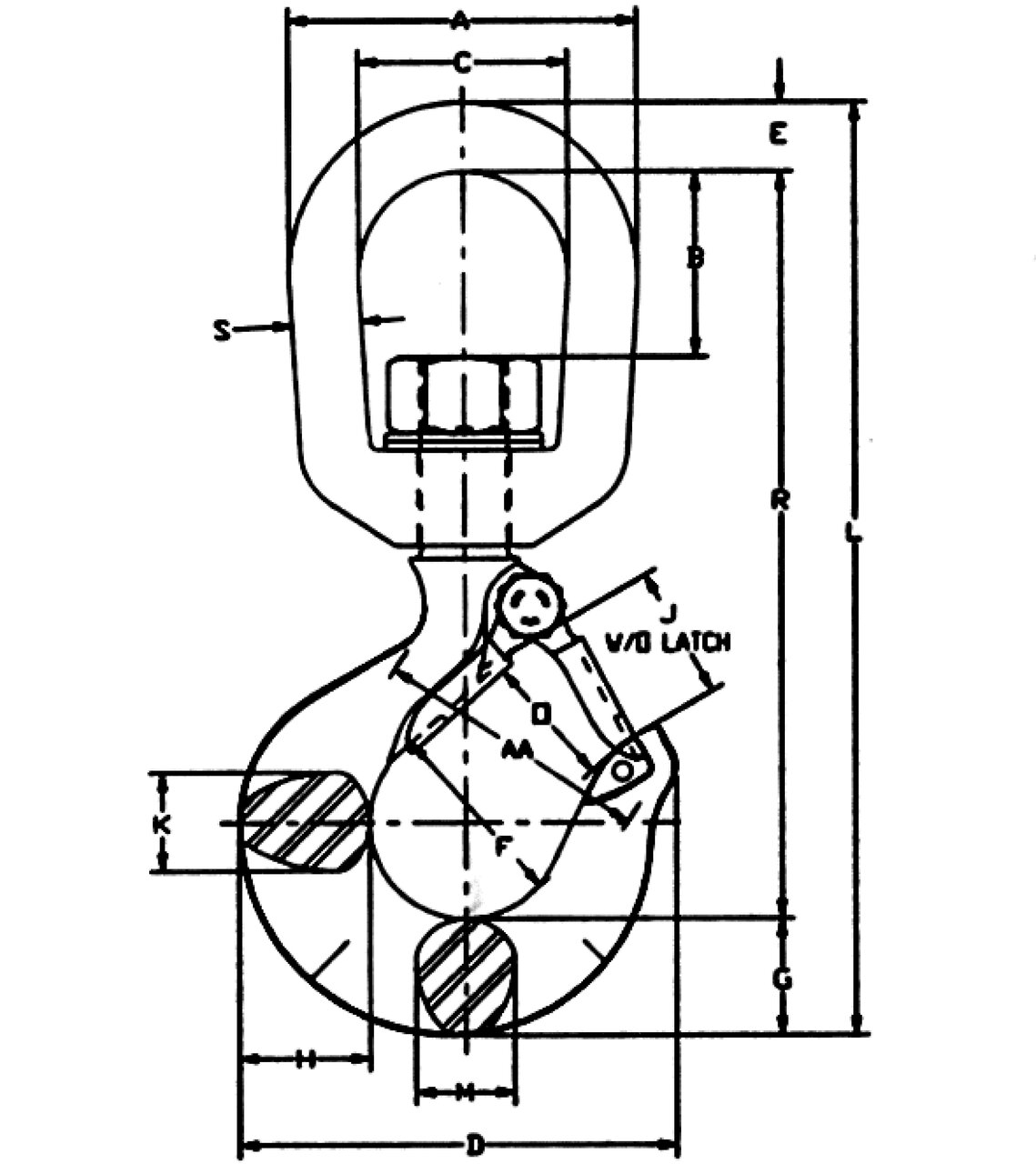

Art. Nr. WLL
ton
EWL A (mm) B
mm
C (mm) D (mm) F
mm
G
mm
H
mm
L
mm
O*
mm
R
mm
S
mm
AA**
mm
Vekt
kg
CAD
På forespørsel 1,25 116 51 20,8 31,8 72,5 31,8 18,5 20,6 144 23,6 116 9,65 38,1 0,34
På forespørsel 1,6 136 63,5 33,3 38,1 80 35,1 21,3 23,9 170 24,6 136 12,7 50,8 0,57
På forespørsel 2,5 155 76 38,1 44,5 91 38,1 25,4 29,5 187 26,9 155 16 50,8 1,02
På forespørsel 3,2 165 76 38,1 44,5 102 41,1 28,7 33,3 210 29,5 165 16 50,8 1,04
På forespørsel 5,4 191 89 41,7 50,8 123 51 36,6 41,4 246 35,8 191 19,1 63,5 2,25
På forespørsel 8 245 116 58 63,5 160 63,5 46 52,5 317 42,9 245 25,4 76,2 4,67
På forespørsel 11,5 289 127 62 70 192 76 57 67 375 56,5 289 28,7 101 8,8
På forespørsel 16 311 143 63 79 212 82,5 66 74,5 417 61 311 31,8 101 10,5
På forespørsel 22 424 180 95,5 104 263 108 76 89 542 81 424 38,1 127 21,3
08.05S322A30 31,5 459 180 95,5 104 346 127 93 118 590 82,6 459 38,1 165 32
