Crosby
Generelt: Styre hylse er festet på hver side av kroken. Utløserkabel er tredd gjennom et borret hull i låsen
og brukes til å "fjernstyre" åpningen av låsen.



Standard: NS-EN 1677-2.
Overflate: Lakkert med flouriserende gulfarge.
  • Materiale: Legert stål klasse 8.
  • Merking: Typebetegnelse.
  • Sikkerhetsfaktor: 4:1
  • Klasse: 8
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

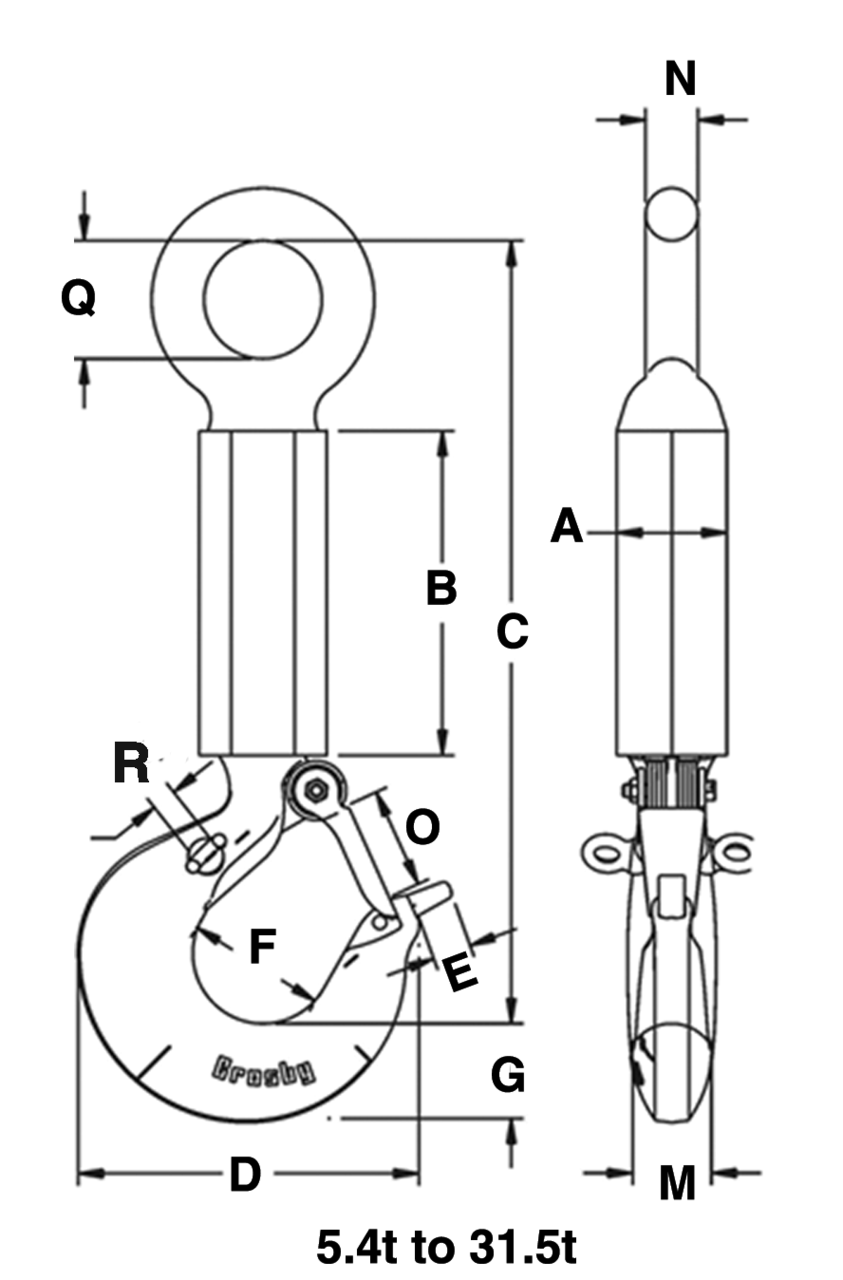

Art. Nr. WLL B (mm) D (mm) E
mm
F (mm) H
mm
I
mm
J
mm
K
mm
L
mm
M
mm
AA**
mm
Vekt CAD
08.14054 5,4 421 123 250 51 22 65 9,9 6,4 35 29 63,5 9,5
08.14115 11,5 518 192 250 76 32 65 30 9,7 53 41 101 15
08.14216 16 550 212 250 83 35 65 30 9,7 58 49 101 18
08.14220 22 608 263 250 108 40 85 45 19 77 60 127 31
08.142315 31,5 660 346 250 127 48 85 19 106 76 165 44
08.14237 37 828 357 235 137 47 80 19 95 76 177 44
08.14245 45 865 392 235 152 47 80 19 108 83 203 90
På forespørsel 60 941 470 215 178 53 90 19 130 99 254 131
På forespørsel 100 1 185 584 300 173 69 140 19 124 140 305 303
På forespørsel 150 1 233 619 230 171 92 150 19 137 152 330 395
På forespørsel 175 1 326 678 255 191 102 170 19 178 330 515
*Utilize Crosby G-2140 shackle as eye.
