Gunnebo Industries

Generelt: For bruk med kjetting og ståltau. For 3- og 4-parts skrev.

  • Materiale: Seigherdingsstål klasse 10.
  • Merking: Type og klasse.
  • Overflate: Lakkert.
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: : 4:1.
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

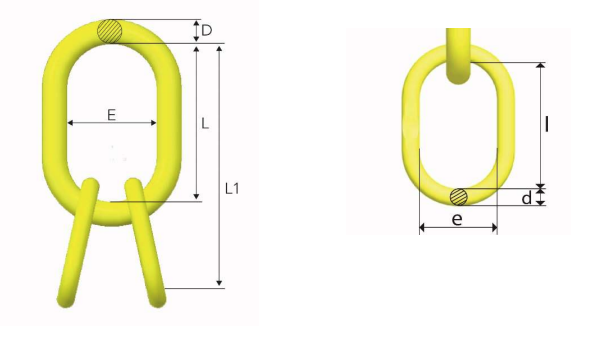

Art. Nr. WLL
ton
Kode Vekt kg L1
mm
L
mm
E
mm
D (mm) I
mm
e
mm
CAD
11.02Z100902 3,5 MT-6-10 1,8 270 150 90 14 120 70
11.02Z100903 5,2 MT-8-10 3,0 300 160 95 17 140 80
11.02Z100904 11,5 MT-10-10 4,9 360 190 110 19 150 90
11.02Z100905 17 MT-13-10 6,4 450 200 120 22 160 95
11.02Z100906 28 MT-16-10 14,2 500 250 150 28 190 110
11.02Z101074 35 MT-20-10 23 550 300 200 32 200 120
11.02Z101281 53 MT-22-10 46 610 350 200 45 260 140
11.02Z101282 70 MT-26-10 71 730 450 250 50 280 160
11.02Z101283 90 MT-32-10 91 750 450 260 55 280 160

Download CAD

Description

Get CAD
Nedlasting
