pewag

Generelt: Sveisbart løftepunkt. Øyebolt med høy bruddstyrke, for sveising på maskin- eller kjøretøysdeler. Ideell for hengende løft- og surringsdeler. På grunn av den integrerte fjæren, vil ringen holdes i enhver ønsket stilling.
Instruksjonene i henhold til DIN EN ISO 14341 er gyldig for sveising. Sveisingen kan bare utføres av en sveiseoperatør med en gyldig kvalifisering i henhold til EN 287-1.
Løftepunktene vil bli pakket enkeltvis og sammen med bruksanvisning og sveiseinstruksjoner.

Standard: Den sveisbare løftepunkt PLE er produsert i henhold til EG-maskindirektivet 2006/42 / EG og testet i henhold til EN 1677-1.

Tillatt bruk
Lastekapasitet iht. til inspeksjonssertifikat, henholdsvis WLL etter tabell de nevnte retninger av trekking (se bilde 1 og 2).

Ikke tillatt bruk
Pass på når du velger montering at ikke feil belastning oppstår. F.eks dersom:
• Retning for trekk er blokkert
• Retning av trekk er ikke i forutsett område
• Lastering hviler mot kantene og belastet

  • Materiale: Legert stål klasse 8.
  • Merking: According to standard, WLL og lastekapasiteten er tydelig merket på sveisebeslaget.
  • Overflate: Malt.
  • Standard: EN 1677-1
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 8
Bilde 1
Bilde 2
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. Kode WLL
ton

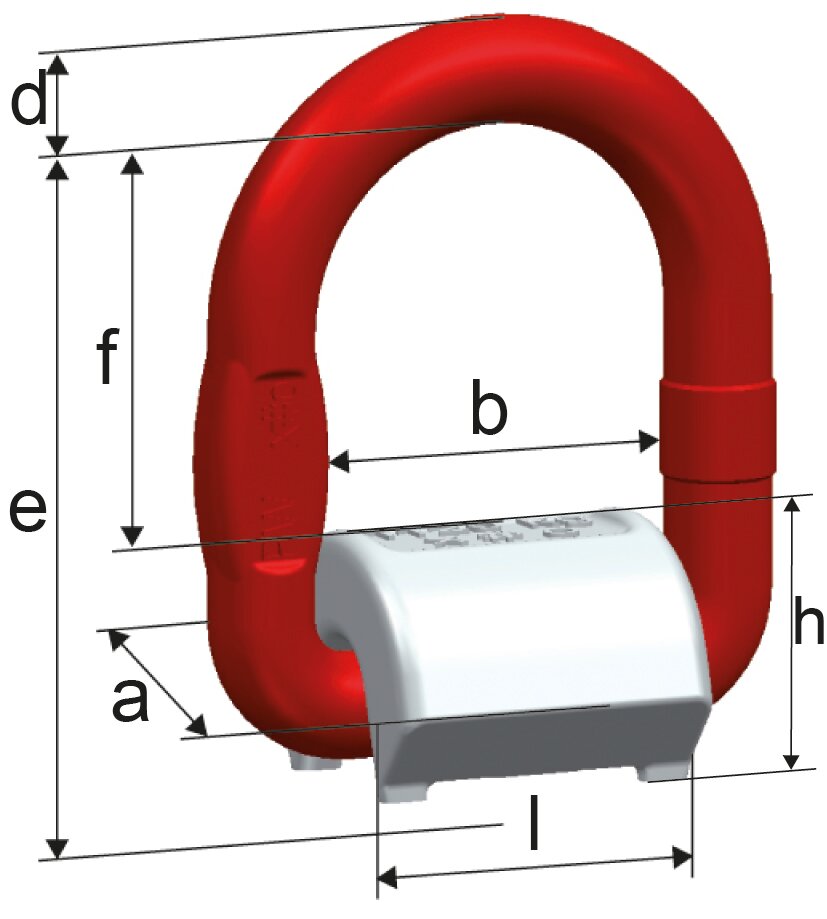

A (mm) B (mm) D (mm) e (mm) f (mm) h (mm) l (mm) Vekt
kg
CAD
11.4192458 PLE/N 6 1,12 36 40 11 67 42 26 35 0,31
11.4192459 PLE/N 8 2 37 42 13 73 45 28 37 0,4
11.4192460 PLE/N 10 3,15 41 45 16,5 80 47 34 40 0,63
11.4164471 PLE/N 13 5,3 61 55 22 97 53 44 50 1,46
11.4192462 PLE/N 16 8 63 70 25 120 73 48 64 2,3
11.4192463 PLE/N 22 15 89 97 33 163 92 70 90 5,4

Download CAD

Description

Get CAD
Nedlasting
Løftemetode


Antall ben

1
1
2
2
2
2
3+4
3+4
2
3+4
Grad av hellning

90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.
Kode
Lastekapasitet










tonn









PLE/N 6
1,12
1,12
2,24
2,24
1,5
1,12
2,3
1,6
1,12
1,12
PLE/N 8
2
2
4
4
2,8
2
4,2
3
2
2
PLE/N 10
3,15
3,15
6,3
6,3
4,4
3,15
6,6
4,7
3,15
3,15
PLE/N 13
5,3
5,3
10,6
10,6
7,4
5,3
11,2
7,9
5,3
5,3
PLE/N 16
8
8
16
16
11,3
8
16,9
12
8
8
PLE/N 22
15
15
30
30
21
15
31,8
22,5
15
15
