Theipa

Generelt: Løfteøyet kan belastes med maks. last i alle retninger. Øyet er
leddet for å unngå brudd, noe som også gjør det mulig å legge ned øyet når det
ikke er i bruk. Kulelagersvivelen gjør at løfteøyet alltid står i korrekt posisjon.





NB! Underlaget som løfteøyet skal festes til skal være plant og tåle den belastningen det utsettes for.



  • Materiale: Øye og svivel seigherdingsstål klasse 10.
  • Merking: Maks last.
  • Overflate: Lakkert
  • Advarsel: All sveising må utføres av kvalifisert sveiser.
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. Kode WLL
ton

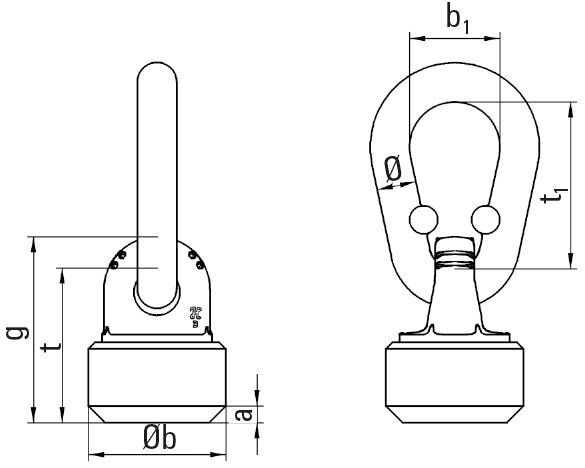

Link Ø x t1 x b1 A (mm) Ø b (mm) g (mm) t (mm) Vekt
kg
CAD
11.420381502000 TP-S 2,5 5 16x70x34 5,5x45° 52 68 57 0,95
11.420381504000 TP-S 4 8 18x85x45 7,0x45° 57 74 62 1,3
11.420381506000 TP-S 6,7 12 20x85x45 8,5x45° 70 95 78 2,2
11.420381510000 TP-S 10 15 23x115x60 10x45° 80 102 83 3,8
11.420381517000 TP-S 17 25 30x140x70 12x45° 100 129 106 6,66

Download CAD

Description

Get CAD
Nedlasting



















Løftemetode






Antall ben
1
1
2
2
2


3+4

3+4
Løftevinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Kode

Max last









ton







TP-S 2,5
5,0
2,5
10
5,0
3,55
2,5
5,3
3,75
TP-S 4
8,0
4,0
16
8,0
5,6
4,0
8,5
6,0
TP-S 6,7
12
6,7
24
13,4
9,5
6,7
14,0
10
TP-S 10
15
10
30
20
14
10
21,2
15
TP-S 17
25
17
50
34
23,5
17
35
25
