Generelt: Vi anbefaler denne typen veggsvingkran for løft og håndtering av last over 500 kg. Våre standard veggsvingkraner er utviklet i belastningsgrupper fra 500 kg opp til 3200 kg. Alle disse kranene er designet med en IPE-profil svingarm, som er ideell for bruk sammen med en elektrisk løpekatt.
Veggmonterte svingkraner er montert med en separat C-profil for kabel, slange etc.
Elektrisk kjettingtalje: Ved bruk av elektrisk kjettingtalje kan vi tilby et bredt utvalg av løfteutstyr, samt elektriske og manuelle løpekatter. Vi anbefaler en elektriske løpekatter for denne type kran.
Design: Lett sveiset bjelkekonstruksjon med god vridningsstivhet.


Prøvelast: Vanligvis 1,5 x WLL.

  • Materiale: Bjelke og plate av høyfast konstruksjonsstål.
  • Merking: Arbeidsbelastning (WLL), CE-merking, produsent, serienummer, produksjonsår, etc.
  • Overflate: Gullakkert. Andre overflatebehandlinger tilgjengelig på forespørsel.
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

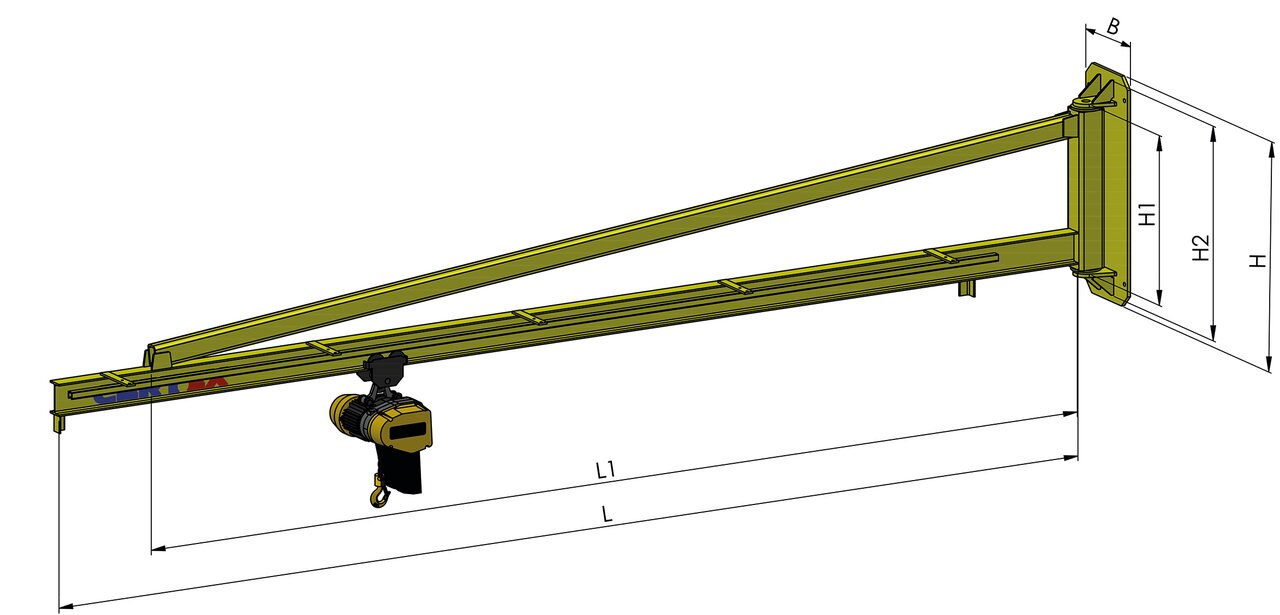

Art. Nr. WLL Type Maks vekt talje kg Maks total vekt kg IPE Flange bredde (mm) L (mm) L1 (mm) H (mm) H1 (mm) H2 (mm) B (mm) CAD
13.2153-20053000 0,5 VK-I-500/3 55 555 120 64 3 000 2 500 1 000 750 800 350
13.2153-20054000 0,5 VK-I-500/4 55 555 140 73 4 000 2 500 1 000 750 850 400
13.2153-20055000 0,5 VK-I-500/5 55 555 160 82 5 000 4 500 1 000 750 850 400
13.2153-20056000 0,5 VK-I-500/6 55 555 160 82 6 000 5 500 1 000 750 850 400
13.2153-20103000 1 VK-I-1000/3 58 1 058 140 73 3 000 2 500 1 000 750 850 400
13.2153-20104000 1 VK-I-1000/4 58 1 058 160 82 4 000 2 500 1 000 750 850 400
13.2153-20105000 1 VK-I-1000/5 58 1 058 180 91 5 000 4 500 1 300 1 000 1 100 450
13.2153-20106000 1 VK-I-1000/6 58 1 058 200 100 6 000 5 500 1 300 1 000 1 100 450
13.2153-20203000 2 VK-I-2000/3 88 2 088 180 91 3 000 2 500 1 300 1 000 1 100 450
13.2153-20204000 2 VK-I-2000/4 88 2 088 200 100 4 000 3 500 1 300 1 000 1 100 450
13.2153-20323000 3,2 VK-I-3200/3 142 3 342 200 100 3 000 2 500 1 300 1 000 1 100 450
13.2153-20324000 3,2 VK-I-3200/4 142 3 342 240 120 4 000 3 500 1 300 1 000 1 100 450
