Gunnebo Industries

Standard: U.S Fed.spec.RR-C-271- EN 13889.

Smitoleranse: +-5% på innside bredde/lengde.

  • Materiale: Seigherdingsstål, temperert, klasse 6.
  • Arbeidstemperatur: -20°C til 200°C.
  • Overflate: Alle deler er varmegalvanisert og brunmalt øyebolt.
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: :6:1
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. WLL
ton

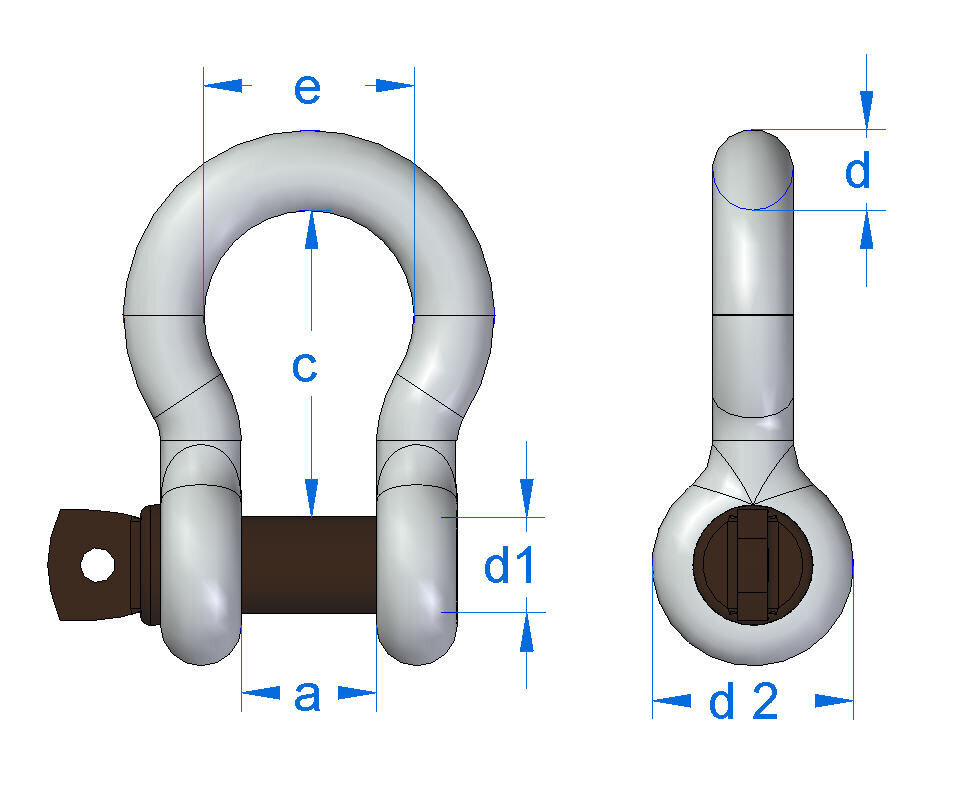

D (mm) D1 (mm) A (mm) C (mm) e
mm
D2 (mm) Vekt
kg
CAD
08.301005 0,5 1/4" - 6 8 12 29 20 16 0,06
08.3010075 0,75 5/16" - 8 10 13 32 21 20 0,11
08.30101 1 3/8" - 9 11 16 36 26 22 0,15
08.301015 1,5 7/16" - 11 13 18 43 29 26 0,21
08.30102 2 1/2" - 13 16 21 47 33 33 0,37
08.3010325 3,25 5/8" -16 19 27 60 42 40 0,65
08.3010475 4,75 3/4" - 19 22 31 71 51 47 1,1
08.301065 6,5 7/8" - 22 25 37 84 58 50 1,5
08.301085 8,5 1" - 25 28 43 95 68 58 2,2
08.301095 9,5 1 1/8" - 28 32 46 108 74 64 3,1
08.30112 12 1 1/4" -32 35 52 119 83 72 4,2
08.301135 13,5 1 3/8" - 35 38 57 132 89 74 6
08.30117 17 1 1/2" - 38 42 60 146 98 84 8
08.30125 25 1 3/4" - 45 50 74 178 127 105 13,5
08.30135 35 2" - 50 57 83 197 138 112 19
08.30155 55 2 2/2" -65 70 105 255 185 145 38
