Gunnebo Industries

Kasteblokk med krok.



  • Merking: CE-marked, Type, WLL, wire og skivediameter.
  • Overflate: Lakkert
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: 4:1
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

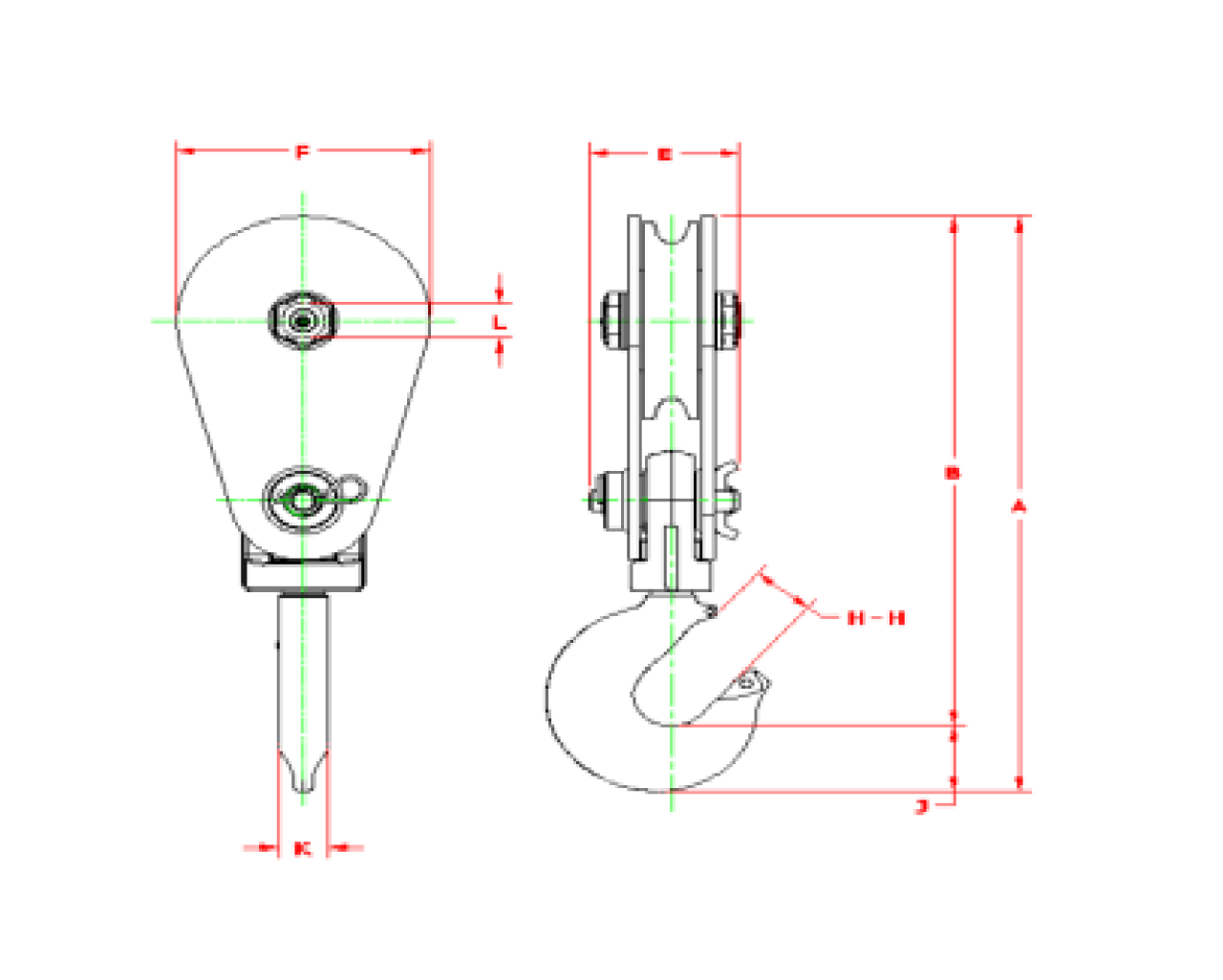

Art. Nr. Kode WLL
ton
Skive Ø D For ståltau mm A (mm) B
mm
E
mm
F
mm
H
mm
H1
mm
J
mm
K
mm
L
mm
Vekt
kg
CAD
16.15SB8S8BH SB2S3BH 2 3" 8-10 267 241 64 86 29 25 25 17 19 2,46
16.15SB8S12BH SB4S4BH 4 4" 10-13 368 321 83 121 36 32 48 29 25 6,53
På forespørsel SB8S8BH 8 8" 16-19 533 479 94 210 51 44 54 35 38 15,57
På forespørsel SB8S12BH 8 12" 16-19 584 530 94 260 51 44 54 35 38 24,04
På forespørsel SB12S8BH 12 8" 20-22 578 511 111 210 64 54 67 41 51 24,93
På forespørsel SB12S12BH 12 12" 20-22 714 638 135 219 86 76 76 60 57 39,9
