General:
Standardskiver
Vår serie med standardskiver er designet iht. DNV Standard for Certification No 2.22 Lifting Appliances og maskindirektivet.

Standardskivene leveres enten med sylindriske rullelager eller glidelager avhengig av bruksområde og kundens behov.

Skivene har et optimalt forhold mellom vekt og kapasitet, og kan brukes i både løfte- eller håndteringssystemer. Skivene kan leveres med ytterdiameter fra Ø200 til Ø3000 mm med SWL fra 1,5 til 140 tonn.

Skivene leveres malt i henhold til NORSOK M-501.

Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

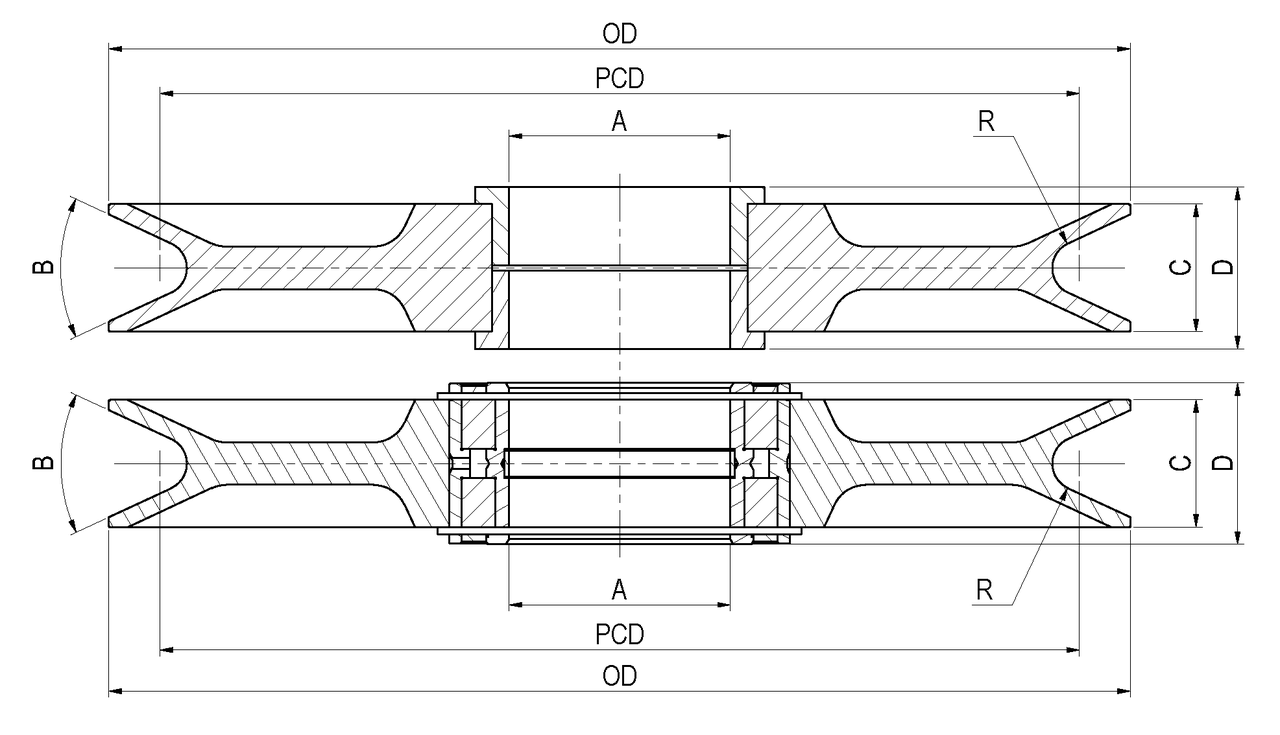

Art. Nr. Kode Wire rope diameter
mm
SWL (tonn) Roller Bearing Weight Roller Bearing Weight Glide Bearing R
mm
PCD OD A (mm) B (º) C (mm) D Roller Bearing D Glide Bearing CAD
30-200-10001 18X 10 1,5 5006-PP 3 4 5,3 180 200 30 50 24 34 34
30-200-10017 18X 12 2 5008-PP 5 4 6,4 216 240 40 45 27 37 38
30-200-10018 18X 14 3,75 5013-PP 8 7 7,4 252 280 65 50 34 50 46
30-200-10019 18X 16 5 5015-PP 10 12 8,5 288 320 75 50 40 50 54
30-200-10020 18X 18 6,25 5015-PP 13 14 9,5 324 360 75 50 40 50 54
30-200-10021 18X 20 7,5 5016-PP 18 19 10,6 360 400 80 50 46 62 60
30-200-10022 18X 22 9,5 5018-PP 23 24 11,7 396 440 90 50 51 61 67
30-200-10023 18X 24 11 5020-PP 33 34 12,7 432 480 100 40 51 71 67
30-200-10024 18X 26 12,5 5020-PP 34 36 13,8 468 520 100 40 51 71 67
30-200-10025 18X 28 14,5 5026-PP 60 64 14,8 504 540 130 50 75 95 95
30-200-10026 18X 30 17 5026-PP 70 74 15,9 540 600 130 50 75 95 95
30-200-10027 18X 32 19,5 5028-PP 75 79 17 576 640 140 50 73 93 95
30-200-10028 18X 34 21,5 5030-PP 92 96 18 612 680 150 40 77 97 100
30-200-10029 18X 36 24,5 5030-PP 108 112 19,1 648 720 150 40 77 97 100
30-200-10116 18X 38 28 5026-PP 104 95 20,2 684 720 130 30 75 95 95
30-200-10117 18X 40 32 5028-PP 133 107 21,2 720 800 140 30 73 93 95
30-200-10118 18X 42 36 5030-PP 152 156 22,3 756 840 150 30 77 97 100
30-200-10119 18X 44 40 5030-PP 180 185 23,4 792 880 150 30 77 97 100
30-200-10120 18X 46 45 5034-PP 185 188 24,4 828 920 170 40 97 117 122
30-200-10121 18X 48 50 5034-PP 238 240 25,5 864 960 170 40 97 117 122
30-200-10122 18X 50 54,5 5034-PP 278 280 26,5 900 1 000 170 30 97 117 122
30-200-10123 18X 52 60 5036-PP 298 300 27,6 936 1 040 180 40 108 128 136
30-200-10124 18X 54 65 5036-PP 352 354 28,7 972 1 080 180 40 108 128 136
30-200-10125 18X 56 71 5036-PP 373 373 29,7 1 008 1 120 180 30 116 128 136
30-200-10126 18X 58 77,5 5040-PP 408 414 30,8 1 044 1 160 200 30 116 136 150
30-200-10128 18X 60 89 5040-PP 483 489 31,8 1 080 1 200 200 30 126 136 150
30-200-10130 18X 62 100 5044-PP 537 544 32,9 1 116 1 240 220 30 126 146 160
30-200-10154 18X 64 110 5048-PP 585 593 34 1 152 1 280 240 30 150 146 160
30-200-10155 18X 66 120 5060-PP 705 714 35 1 188 1 320 260 40 150 170 190
30-200-10156 18X 68 130 5060-PP 714 724 36,1 1 224 1 360 260 40 150 170 190
30-200-10157 18X 70 140 5060-PP 777 786 37,1 1 260 1 400 260 40 150 170 190
30-200-10187 20X 34 21,5 5030-PP 102 104 18 680 748 150 40 77 97 100
30-200-10196 20X 10 1,5 5006-PP 4 4 5,3 200 220 30 50 24 34 34
30-200-10197 20X 12 2 5008-PP 5 7 6,4 240 264 40 45 27 37 38
30-200-10198 20X 14 3,75 5013-PP 8 9 7,4 280 308 65 50 34 50 46
30-200-10199 20X 16 5 5015-PP 12 13 8,5 320 352 75 50 40 50 54
30-200-10200 20X 18 6,25 5015-PP 14 15 9,5 360 396 75 50 40 50 54
30-200-10201 20X 20 7,5 5016-PP 20 22 10,6 400 440 80 50 46 62 60
30-200-10202 20X 22 9,5 5018-PP 25 27 11,7 440 484 90 50 51 61 67
30-200-10203 20X 24 11 5020-PP 33 34 12,7 480 528 100 40 51 71 67
30-200-10204 20X 26 12,5 5020-PP 42 44 13,8 520 572 100 40 51 71 67
30-200-10205 20X 28 14,5 5026-PP 67 70 14,8 560 616 130 50 75 95 95
30-200-10206 20X 30 17 5026-PP 80 83 15,9 600 660 130 50 75 95 95
30-200-10207 20X 32 19,5 5028-PP 84 87 17 640 704 140 50 73 93 95
30-200-10208 20X 36 24,5 5030-PP 122 125 19,1 720 792 150 40 77 97 100
30-200-10209 20X 38 28 5026-PP 143 145 20,2 760 836 130 30 75 95 95
30-200-10210 20X 40 32 5028-PP 157 160 21,2 800 880 140 30 73 93 95
30-200-10211 20X 42 36 5030-PP 185 189 22,3 840 924 150 30 77 97 100
30-200-10212 20X 44 40 5030-PP 203 207 23,4 880 968 150 30 77 97 100
30-200-10213 20X 46 45 5034-PP 238 242 24,4 920 1 012 170 40 97 117 122
30-200-10214 20X 48 50 5034-PP 265 269 25,5 960 1 056 170 40 97 117 122
30-200-10215 20X 50 54,5 5034-PP 312 317 26,5 1 000 1 100 170 30 97 117 122
30-200-10216 20X 52 60 5036-PP 334 339 27,6 1 040 1 144 180 40 108 128 136
30-200-10217 20X 54 65 5036-PP 377 382 28,7 1 080 1 188 180 40 108 128 136
30-200-10218 20X 56 71 5036-PP 430 435 29,7 1 120 1 232 180 30 116 128 136
30-200-10219 20X 58 77,5 5040-PP 507 514 30,8 1 160 1 276 200 30 116 136 150
30-200-10220 20X 60 89 5040-PP 574 582 31,8 1 200 1 320 200 30 126 136 150
30-200-10221 20X 62 100 5044-PP 627 636 32,9 1 240 1 364 220 30 126 146 160
30-200-10222 20X 64 110 5048-PP 665 674 34 1 280 1 408 240 30 150 146 160
30-200-10223 20X 66 120 5060-PP 768 779 35 1 320 1 452 260 40 150 170 190
30-200-10224 20X 68 130 5060-PP 820 831 36,1 1 360 1 496 260 40 150 170 190
30-200-10225 20X 70 140 5060-PP 902 912 37,1 1 400 1 540 260 40 150 170 190
30-200-10226 22X 10 1,5 5006-PP 4 4 5,3 220 240 30 50 24 34 34
30-200-10227 22X 12 2 5008-PP 5 5 6,4 264 288 40 45 27 37 38
30-200-10228 22X 14 3,75 5013-PP 11 11 7,4 308 336 65 50 34 50 46
30-200-10229 22X 16 5 5015-PP 13 2 8,5 352 384 75 50 40 50 54
30-200-10230 22X 18 6,25 5015-PP 17 17 9,5 396 432 75 50 40 50 54
30-200-10231 22X 20 7,5 5016-PP 22 23 10,6 440 480 80 50 46 62 60
30-200-10232 22X 22 9,5 5018-PP 29 30 11,7 484 528 90 50 51 61 67
30-200-10233 22X 24 11 5020-PP 36 37 12,7 528 576 100 40 51 71 67
30-200-10234 22X 26 12,5 5020-PP 43 44 13,8 572 624 100 40 51 71 67
30-200-10235 22X 28 14,5 5026-PP 64 67 14,8 616 672 130 50 75 95 95
30-200-10236 22X 30 17 5026-PP 79 81 15,9 660 720 130 50 75 95 95
30-200-10237 22X 32 19,5 5028-PP 86 88 17 704 768 140 50 73 93 95
30-200-10238 22X 34 21,5 5030-PP 104 105 18 748 816 150 40 77 97 100
30-200-10239 22X 36 24,5 5030-PP 121 122 19,1 792 864 150 40 77 97 100
30-200-10240 22X 38 28 5026-PP 139 142 20,2 836 912 130 30 75 95 95
30-200-10241 22X 40 32 5028-PP 160 164 21,2 880 960 140 30 73 93 95
30-200-10242 22X 42 36 5030-PP 190 194 22,3 924 1 008 150 30 77 97 100
30-200-10243 22X 44 40 5030-PP 231 235 23,4 968 1 056 150 30 77 97 100
30-200-10244 22X 46 45 5034-PP 264 268 24,4 1 012 1 104 170 40 97 117 122
30-200-10245 22X 48 50 5034-PP 293 297 25,5 1 056 1 152 170 40 97 117 122
30-200-10246 22X 50 54,5 5034-PP 365 369 26,5 1 100 1 200 170 30 97 117 122
30-200-10247 22X 52 60 5036-PP 400 405 27,6 1 144 1 248 180 40 108 128 136
30-200-10248 22X 54 65 5036-PP 431 437 28,7 1 188 1 296 180 40 108 128 136
30-200-10249 22X 56 71 5036-PP 554 560 29,7 1 232 1 344 180 30 116 128 136
30-200-10250 22X 58 77,5 5040-PP 598 606 30,8 1 276 1 392 200 30 116 136 150
30-200-10251 22X 60 89 5040-PP 692 701 31,8 1 320 1 440 200 30 126 136 150
30-200-10252 22X 62 100 5044-PP 717 726 32,9 1 364 1 488 220 30 126 146 160
30-200-10253 22X 64 110 5048-PP 827 836 34 1 408 1 536 240 30 150 146 160
30-200-10254 22X 66 120 5060-PP 910 921 35 1 452 1 584 260 40 150 170 190
30-200-10255 22X 68 130 5060-PP 973 984 36,1 1 496 1 632 260 40 150 170 190
30-200-10256 22X 70 140 5060-PP 1 056 1 069 37,1 1 540 1 680 260 40 150 170 190
30-200-10258 19X 10 1,5 5006-PP 4 4 5,3 190 210 30 50 24 34 34
30-200-10259 19X 12 2 5008-PP 5 5 6,4 228 252 40 45 27 37 38
30-200-10260 19X 14 3,75 5013-PP 8 9 7,4 266 294 65 50 34 50 46
30-200-10261 19X 16 5 5015-PP 10 13 8,5 304 336 75 50 40 50 54
30-200-10262 19X 18 6,25 5015-PP 13 14 9,5 342 378 75 50 40 50 54
30-200-10263 19X 20 7,5 5016-PP 18 19 10,6 380 420 80 50 46 62 60
30-200-10264 19X 22 9,5 5018-PP 23 24 11,7 418 462 90 50 51 61 67
30-200-10265 19X 24 11 5020-PP 32 33 12,7 456 504 100 40 51 71 67
30-200-10266 19X 26 12,5 5020-PP 35 37 13,8 494 546 100 40 51 71 67
30-200-10267 19X 28 14,5 5026-PP 57 60 14,8 532 588 130 50 75 95 95
30-200-10268 19X 30 17 5026-PP 62 64 15,9 570 630 130 50 75 95 95
30-200-10269 19X 32 19,5 5028-PP 72 75 17 608 672 140 50 73 93 95
30-200-10270 19X 34 21,5 5030-PP 87 88 18 646 714 150 40 77 97 100
30-200-10271 19X 36 24,5 5030-PP 102 104 19,1 684 756 150 40 77 97 100
30-200-10272 19X 38 28 5026-PP 114 117 20,2 722 798 130 30 75 95 95
30-200-10273 19X 40 32 5028-PP 130 134 21,2 760 840 140 30 73 93 95
30-200-10274 19X 42 36 5030-PP 164 167 22,3 798 882 150 30 77 97 100
30-200-10275 19X 44 40 5030-PP 179 183 23,4 836 924 150 30 77 97 100
30-200-10276 19X 46 45 5034-PP 202 202 24,4 874 966 170 40 97 117 122
30-200-10277 19X 48 50 5034-PP 224 228 25,5 912 1 008 170 40 97 117 122
30-200-10278 19X 50 54,5 5034-PP 267 272 26,5 950 1 050 170 30 97 117 122
30-200-10279 19X 52 60 5036-PP 292 297 27,6 988 1 092 180 40 108 128 136
30-200-10280 19X 54 65 5036-PP 315 320 28,7 1 026 1 134 180 40 108 128 136
30-200-10281 19X 56 71 5036-PP 380 385 29,7 1 064 1 176 180 30 116 128 136
30-200-10282 19X 58 77,5 5040-PP 440 449 30,8 1 102 1 218 200 30 116 136 150
30-200-10283 19X 60 89 5040-PP 518 526 31,8 1 140 1 260 200 30 126 136 150
30-200-10284 19X 62 100 5044-PP 605 614 32,9 1 178 1 302 220 30 126 146 160
30-200-10285 19X 64 110 5048-PP 693 702 34 1 216 1 344 240 30 150 146 160
30-200-10286 19X 66 120 5060-PP 672 683 35 1 254 1 386 260 40 150 170 190
30-200-10287 19X 68 130 5060-PP 754 765 36,1 1 292 1 428 260 40 150 170 190
30-200-10288 19X 70 140 5060-PP 868 879 37,1 1 330 1 470 260 40 150 170 190
30-200-10370 25X 10 1,5 5006-PP 7 7 5,3 250 270 30 50 24 34 34
30-200-10371 25X 12 2 5008-PP 110 5 6,4 300 324 40 45 27 37 38
30-200-10372 25X 14 3,75 5013-PP 15 15 7,4 350 378 65 50 34 50 46
30-200-10373 25X 16 5 5015-PP 20 22 8,5 400 432 75 50 40 50 54
30-200-10374 25X 18 6,25 5015-PP 29 30 9,5 450 486 75 50 40 50 54
30-200-10375 25X 20 7,5 5016-PP 40 42 10,6 500 540 80 50 46 62 60
30-200-10376 25X 22 9,5 5018-PP 55 55 11,7 550 594 90 50 51 61 67
30-200-10377 25X 24 11 5020-PP 68 69 12,7 600 648 100 40 51 71 67
30-200-10378 25X 26 12,5 5020-PP 86 88 13,8 650 702 100 40 51 71 67
30-200-10379 25X 28 14,5 5026-PP 123 125 14,8 700 756 130 50 75 95 95
30-200-10380 25X 30 17 5026-PP 144 148 15,9 750 810 130 50 75 95 95
30-200-10381 25X 32 19,5 5028-PP 154 158 17 800 864 140 50 73 93 95
30-200-10382 25X 34 21,5 5030-PP 180 184 18 850 918 150 40 77 97 100
30-200-10383 25X 36 24,5 5030-PP 210 214 19,1 900 972 150 40 77 97 100
30-200-10384 25X 38 28 5026-PP 243 245 20,2 950 1 026 130 30 75 95 95
30-200-10385 25X 40 32 5028-PP 279 283 21,2 1 000 1 080 140 30 73 93 95
30-200-10386 25X 42 36 5030-PP 325 329 22,3 1 050 1 134 150 30 77 97 100
30-200-10387 25X 44 40 5030-PP 374 377 23,4 1 100 1 188 150 30 77 97 100
30-200-10388 25X 46 45 5034-PP 430 434 24,4 1 150 1 242 170 40 97 117 122
30-200-10389 25X 48 50 5034-PP 485 490 25,5 1 200 1 296 170 40 97 117 122
30-200-10390 25X 50 54,5 5034-PP 541 545 26,5 1 250 1 350 170 30 97 117 122
30-200-10391 25X 52 60 5036-PP 614 619 27,6 1 300 1 404 180 40 108 128 136
30-200-10392 25X 54 65 5036-PP 680 685 28,7 1 350 1 458 180 40 108 128 136
30-200-10393 25X 56 71 5036-PP 752 757 29,7 1 400 1 512 180 30 116 128 136
30-200-10394 25X 58 77,5 5040-PP 835 844 30,8 1 450 1 566 200 30 116 136 150
30-200-10395 25X 60 89 5040-PP 934 943 31,8 1 500 1 620 200 30 126 136 150
30-200-10396 25X 62 100 5044-PP 1 028 1 037 32,9 1 550 1 674 220 30 126 146 160
30-200-10397 25X 64 110 5048-PP 1 118 1 128 34 1 600 1 728 240 30 150 146 160
30-200-10398 25X 66 120 5060-PP 1 298 1 309 35 1 650 1 782 260 40 150 170 190
30-200-10399 25X 68 130 5060-PP 1 407 1 418 36,1 1 700 1 836 260 40 150 170 190
30-200-10400 25X 70 140 5060-PP 1 523 1 534 37,1 1 750 1 890 260 40 150 170 190
30-200-10440 24X 10 1,5 5006-PP 5 5 5,3 240 260 30 50 24 34 34
30-200-10441 24X 12 2 5008-PP 8 8 6,4 288 312 40 45 27 37 38
30-200-10442 24X 14 3,75 5013-PP 12 13 7,4 336 364 65 50 34 50 46
30-200-10443 24X 16 5 5015-PP 18 19 8,5 384 416 75 50 40 50 54
30-200-10444 24X 18 6,25 5015-PP 24 25 9,5 432 468 75 50 40 50 54
30-200-10445 24X 20 7,5 5016-PP 33 33 10,6 480 520 80 50 46 62 60
30-200-10446 24X 22 9,5 5018-PP 43 43 11,7 528 572 90 50 51 61 67
30-200-10447 24X 24 11 5020-PP 58 59 12,7 576 624 100 40 51 71 67
30-200-10448 24X 26 12,5 5020-PP 67 69 13,8 624 676 100 40 51 71 67
30-200-10449 24X 28 14,5 5026-PP 102 104 14,8 672 728 130 50 75 95 95
30-200-10450 24X 30 17 5026-PP 113 115 15,9 720 780 130 50 75 95 95
30-200-10451 24X 32 19,5 5028-PP 127 130 17 768 832 140 50 73 93 95
30-200-10452 24X 34 21,5 5030-PP 155 159 18 816 884 150 40 77 97 100
30-200-10453 24X 36 24,5 5030-PP 177 180 19,1 864 936 150 40 77 97 100
30-200-10454 24X 38 28 5026-PP 205 208 20,2 912 988 130 30 75 95 95
30-200-10455 24X 40 32 5028-PP 234 237 21,2 960 1 040 140 30 73 93 95
30-200-10456 24X 42 36 5030-PP 274 278 22,3 1 008 1 092 150 30 77 97 100
30-200-10457 24X 44 40 5030-PP 312 315 23,4 1 056 1 144 150 30 77 97 100
30-200-10458 24X 46 45 5034-PP 369 374 24,4 1 104 1 196 170 40 97 117 122
30-200-10459 24X 48 50 5034-PP 415 419 25,5 1 152 1 248 170 40 97 117 122
30-200-10460 24X 50 54,5 5034-PP 460 464 26,5 1 200 1 300 170 30 97 117 122
30-200-10461 24X 52 60 5036-PP 523 490 27,6 1 248 1 352 180 40 108 128 136
30-200-10462 24X 54 65 5036-PP 582 587 28,7 1 296 1 404 180 40 108 128 136
30-200-10463 24X 56 71 5036-PP 650 655 29,7 1 344 1 456 180 30 116 128 136
30-200-10464 24X 58 77,5 5040-PP 720 729 30,8 1 392 1 508 200 30 116 136 150
30-200-10465 24X 60 89 5040-PP 805 813 31,8 1 440 1 560 200 30 126 136 150
30-200-10466 24X 62 100 5044-PP 903 912 32,9 1 488 1 612 220 30 126 146 160
30-200-10467 24X 64 110 5048-PP 969 979 34 1 536 1 664 240 30 150 146 160
30-200-10468 24X 66 120 5060-PP 1 195 1 205 35 1 584 1 716 260 40 150 170 190
30-200-10469 24X 68 130 5060-PP 1 213 1 223 36,1 1 632 1 768 260 40 150 170 190
30-200-10470 24X 70 140 5060-PP 1 312 1 323 37,1 1 680 1 820 260 40 150 170 190

Download CAD

Description

Get CAD
Nedlasting
