Generelt: Laget for bruk til kraner og heiser der krantaunormene krever tilpassing samt til andre installasjoner der
en skånsom drift ønskes. Diameter forhold ca 20 (ståltaudia. x 20= ØA), noe som tilsvarer kravet for maskingruppe 2m.
Utførelse: 6806-B t.o.m. 6810-B er dreide, de øvrige kaldformet eller valset av stål, noe som gir stabilitet og lav vekt. Jevne og glatte spor som skåner ståltauet. Sveiset nav med bronseforinger som enkelt kan tilpasses kundens krav. Smøring skal skje på akselen.



  • Materiale: Høykvalitets konstruksjonsstål. Bronseforinger ihht. SS 5204-15.
  • Merking: Benevnelse.
  • Overflate: 6806-B t.o.m. 6810-B gul forsinket, de øvrige er malt med rustbeskyttelse.
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

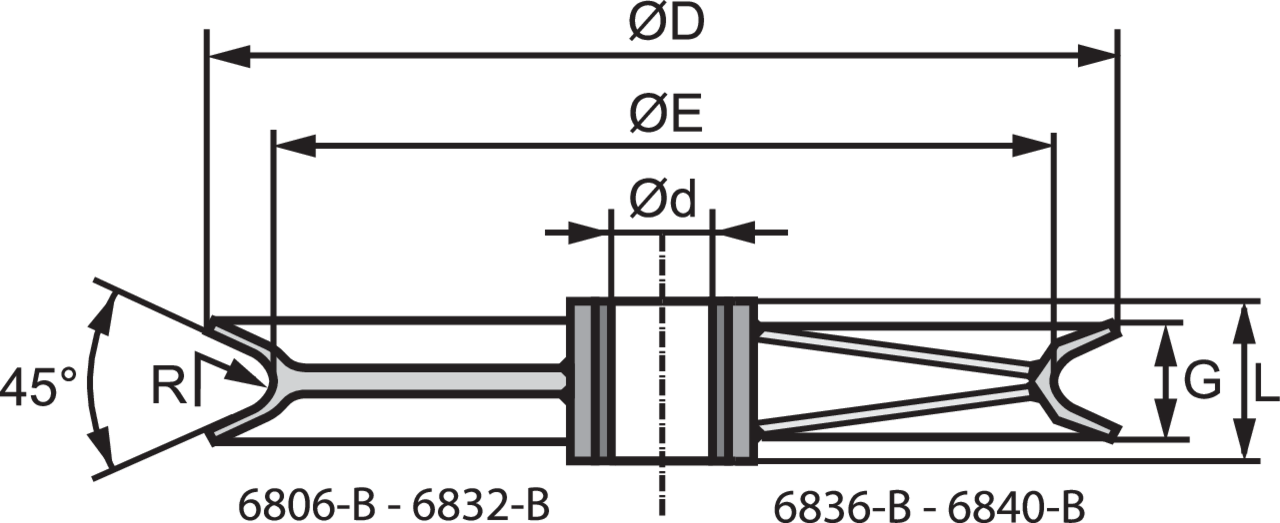

Art. Nr. Kode d H8 Wire Ø
mm
D (mm) E
mm
G
mm
L
mm
R
mm
Vekt
kg
CAD
På forespørsel 6806-B 15 5-6 155 125 24 30 3,2 1,4
På forespørsel 6808-B 20 7-8 190 160 26 40 4,3 2,2
På forespørsel 6810-B 30 9-10 235 200 30 45 5,3 3,5
På forespørsel 6812-B 35 11-12 290 250 32 50 6,4 5,3
På forespørsel 6814-B 45 13-14 325 280 40 60 7,5 7,8
På forespørsel 6816-B 50 15-16 370 315 43 70 8,6 11
På forespørsel 6818-B 60 17-18 415 355 48 75 9,7 14
På forespørsel 6820-B 65 19-20 470 400 58 90 10,8 16
På forespørsel 6822-B 75 21-22 525 450 65 100 12 26
På forespørsel 6825-B 90 24-25 580 500 65 120 14 36
På forespørsel 6828-B 100 26-28 660 575 70 120 15 58
På forespørsel 6832-B 120 30-32 720 630 82 140 17 71
På forespørsel 6836-B 140 34-36 810 710 90 160 19 89
På forespørsel 6840-B 160 38-40 910 800 90 160 22,5 133
Andre dimensioner og utførelser på forespørsel.
