Crosby

Utforming: Kjetting svivel uten foring. Produsert i henhold til Federal Specification RR-C-271D

  • Materiale: Legert stål. Galvanisert
  • Merking: WLL
  • Bemerk: Denne svivelen er ikke beregnet på å rotere med last.
  • Sikkerhetsfaktor: 5:1
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

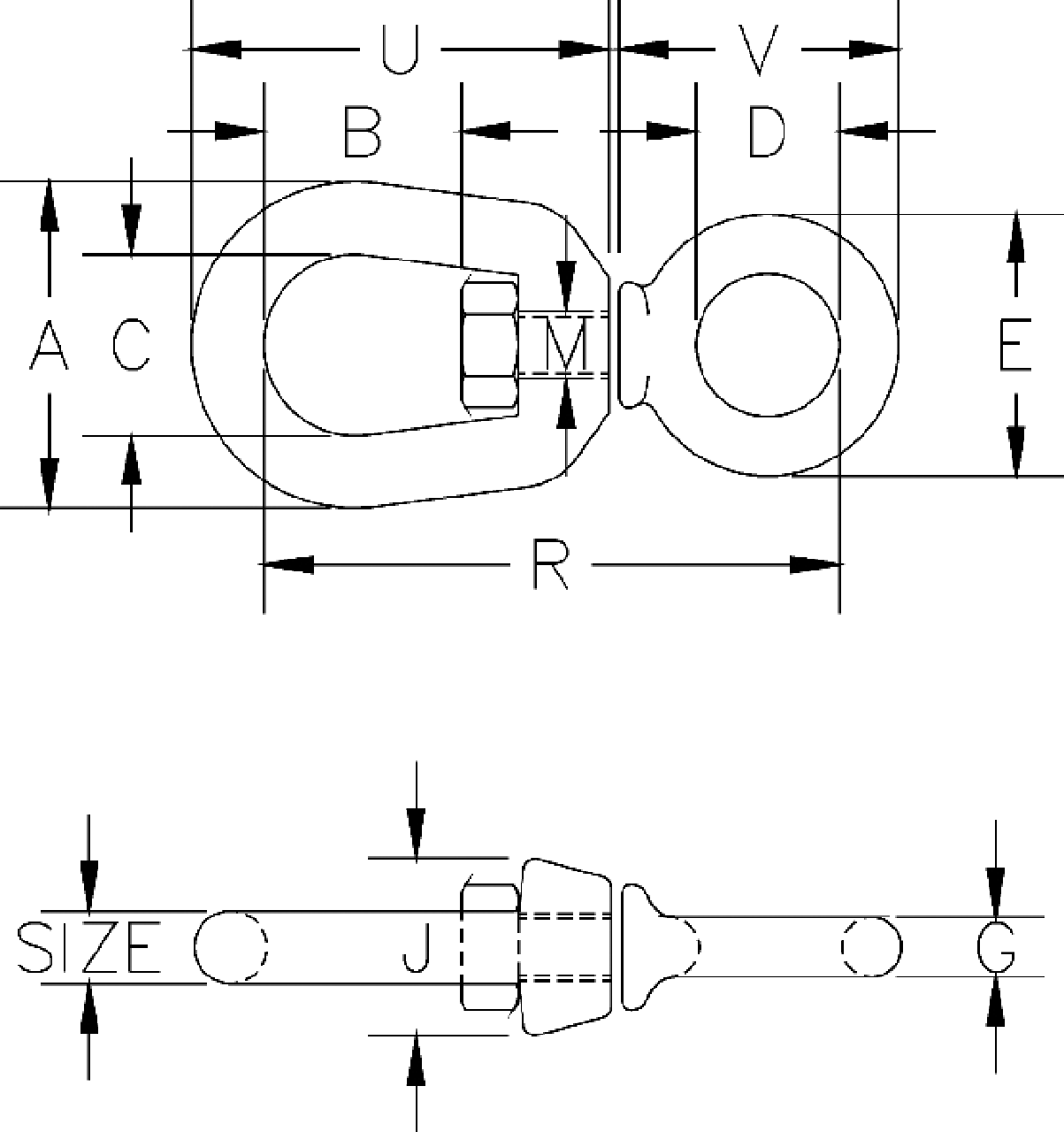

Art. Nr. Diameter (mm) WLL
ton
A (mm) B (mm) C (mm) D (mm) E
mm
G
mm
J
mm
M
mm
R
mm
U
mm
V
mm
Vekt
kg
CAD
6 0,39 31,8 17,5 19,1 15,7 28,4 6,35 17,5 7,85 57,0 42,9 31,8 0,06
8 0,57 41,4 20,6 25,4 19,1 35,1 7,85 20,6 9,65 69,0 52,5 37,3 0,11
10 1,02 51,0 23,9 31,8 25,4 44,5 9,65 25,4 12,7 87,5 63,5 47,8 0,24
11.791016297 13 1,63 63,5 33,3 38,1 31,8 57,0 12,7 33,3 16,0 108 81,0 62,0 0,51
11.791016313 16 2,36 76,2 39,6 44,5 38,1 70,0 15,8 38,1 19,1 130 98,5 74,5 0,95
11.791016331 19 3,27 89,0 44,5 51,0 44,5 82,5 19,1 47,8 22,4 147 125 88,0 1,4

*Maks belastning er 5 ganger WLL
