Generelt: Denne blokktypen er laget for generelt bruk og ombord på fartøy. Blokken kan ikke åpnes så ståltauet må derfor tres på.
Med SWL (WLL) menes maks last på ståltauet.
Utførelse: Hele sideplater uten separate bærejern. Bronsforet skive av stål - fra vår serie 8000.
Avsporingsbeskyttelse. Forsenket smørenippel i aksel av stål. Øyet er vridd- og leddbart innfestet i tverrstykket. Samtlige
blokker er utstyrt med hundsvott (feste i blokken for ekstra wire). Hundsvotten består av et øre med hull for sjakkelbolt.



  • Materiale: Konstruksjonsstål, smidde ovale øyer med tverrstykke av stål. Bronseforinger.
  • Merking: Type, max last og ståltaudiameter.
  • Overflate: Blå lakkert.
  • Sikkerhetsfaktor: 4:1
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

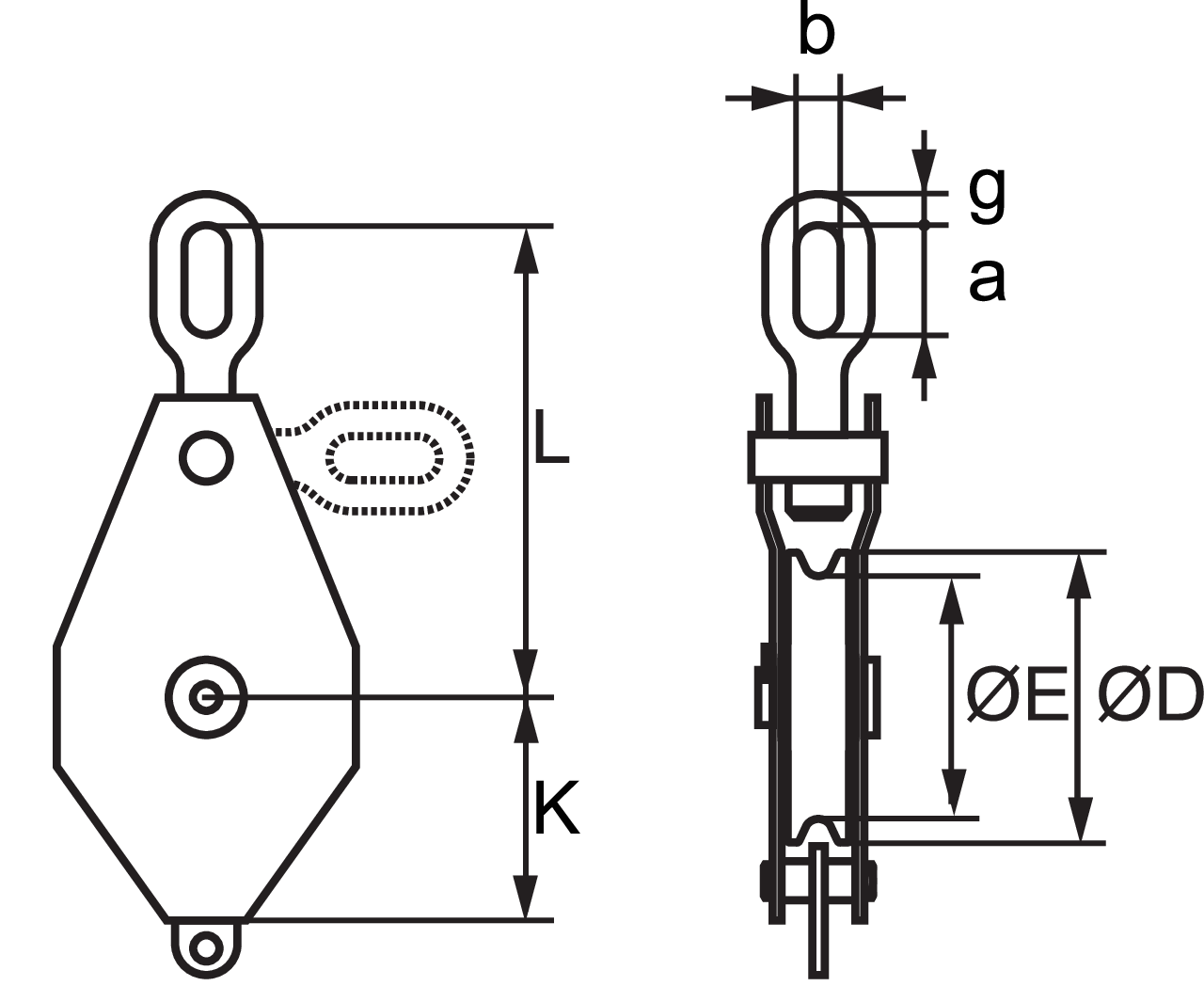

Art. Nr. Kode Diameter (mm) WLL
ton
G (mm) SWL in rope tons D (mm) E (mm) K
mm
L (mm) A (mm) B (mm) Vekt
kg
CAD
16.1720E 20-Ö 12 1 18 0,5 125 105 110 210 60 34 4
16.1722E 22-Ö 14 2 18 1 150 125 115 235 58 26 6
16.1726E 26-Ö 17 3 23 1,5 200 170 155 325 72 32 12
16.1734E 34-Ö 23 5 28 2,5 250 210 190 390 94 40 21
ndre dimmensjoner og utførelser på forespørsel.
