Powertex
  • Cr6+ Free

Gaffel-gaffel. Leveres komplett med låsemutrer

For justering av lengden på
nr. 1420 og 1421 er hullet (h) erstattet med et nøkkelgrep i hver ende av hylsen.

Prøvebelastning: Type 1420 and 1421 – 2 x WLL, resten blir testet hvis de inngår i et løfte redsskap eller på forespørsel.

  • Egenskaper: På forespørsel kan strekkfiskene leveres med utgjengingsstopper (LD-sikring)
  • Materiale: Allment konstruksjonsstål
  • Merking: CE-marked, Maks arbeidsbelastning (WLL)
  • Overflate: Galvanisert
  • Bemerk: Strekkskrue anbefalt kun for rette trekk!
  • Advarsel: Strekkskrue anbefalt kun for rette trekk! Hvis de skal brukes til løft må hver enkelt strekkskrue prøvebelastes. Dette gjøres mot bestilling. Strekkskrue må ikke lengdejusteres under løft.
  • Sikkerhetsfaktor: M10-M20: 4:1. M6, M8, M22-M52: 5:1
Currently this product cannot be added to an online quote. Please contact us directly for enquires.

Download CAD

Description

Get CAD
Nedlasting

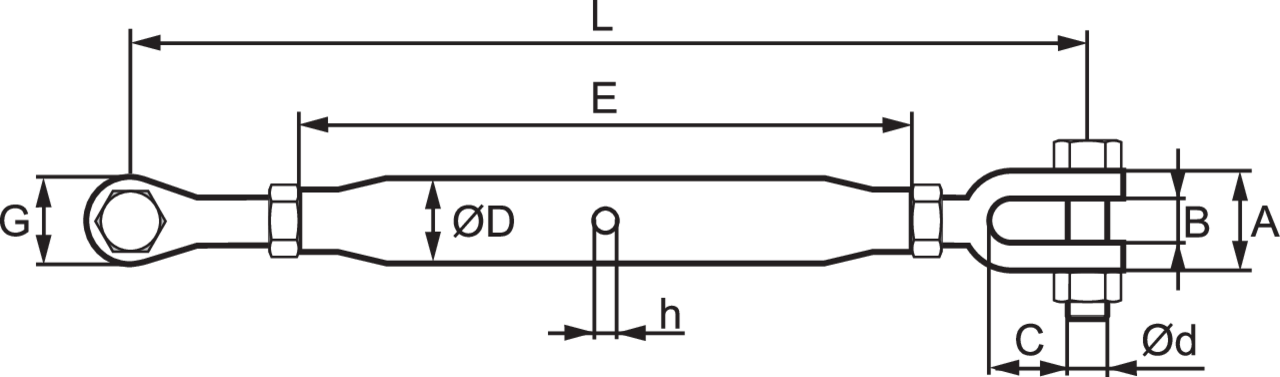

Art nr.   Gjenge MBL (SF 5) MBL (SF 4) A B C ØD E G Ød h L min. L max. Vekt
07.151402   M6* 1   19 7 16 14,5 100 12 M5 6,5 180 255 0,13
07.151403   M8* 1,6   23 9 22 17,2 108 14 M6 8,5 210 285 0,25
07.151404   M10   2 20 10 16 17,2 150 18 M8 7 225 335 0,30
07.151406   M12   2,8 25 13 25 21,3 195 24 M10 8 315 470 0,65
07.151408   M16   4,8 34 18 38 27 230 31 M12 8 380 565 1,25
07.151409   M20   6 36 20 42 34 270 39 M16 12 450 660 2,20
07.151410   M22 11   44 25 50 34 295 46 M20 12 500 720 3,30
07.151411   M24 16   51 28 54 42 325 52 M22 12 555 800 4,60
07.151413   M33 24   62 38 71,5 50 370 60 M27 12 700 970 8,50
07.151415   M39 30   79 45 83,5 60,3 400 75 M33 16 780 1060 15,00
07.151417   M45 42,5   94 50 86 76 400 85 M39 16 800 1050 21,00
07.151418   M52 55   98 58 97,5 76 400 92 M45 16 870 1100 24,00
