Motvektsbalansert

Generelt: For små eller mellomstore laster og moderate ringbredder. Se den innledende teksten ovenfor i avsnittet om C-kroker.
Utførelsen: Hulbjelke som er lettere i vekt enn tilsvarende stålplate. Motvekten sikrer at gaffelen alltid er i en horisontal posisjon, uavhengig av om kroken er med eller uten last.


Prøvebelstning: 1,5 x maks last.


NB! Der løftehøyden tillater det, anbefaler vi å bruke et to-part kjettingskrev som vesentlig øker dimensjonene L og dermed gir mye bedre balanse.

  • Materiale: Hulbjelke av høyfast konstruksjonsstål.
  • Merking: Type, maks last, maks ring bredde og CE merking.
  • Overflate: Gul lakkert.
  • Sikkerhetsfaktor: 1,5 x WLL.
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

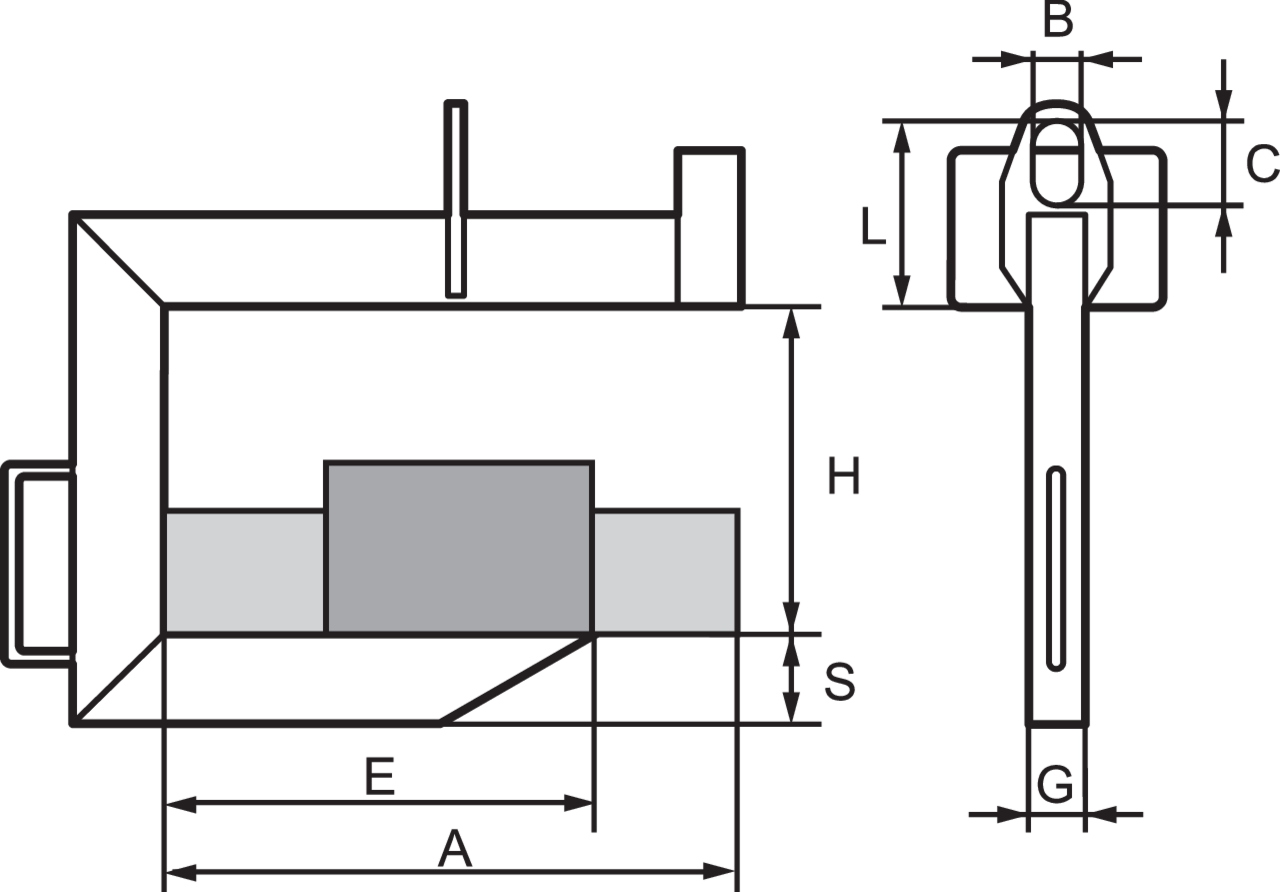

Art. Nr. WLL
ton
A (coil width) B (mm) C (mm) E
mm
G
mm
H
mm
L
mm
S
mm
Vekt
kg
CAD
16.80CKBM15-38 1,5 380-220 50 100 300 100 500 300 110 25
16.80CKBM20-50 2 500-250 50 100 375 60 500 310 120 80
16.80CKBM35-85 3,5 850-350 75 150 600 100 500 420 150 130
16.80CKBM75-85 7,5 850-650 90 200 750 100 550 500 200 240
Andre størrelser og utførelser på forespørsel.
