Generelt: Rustfritt stål mester link for 1- og 2-leg kjettingslynger.

Standard: DIN 5688-1.

  • Materiale: AISI 316 TI.
  • Overflate: Polert og beiset overflate
  • Advarsel: Må ikke varmebehandles
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 6
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. Kode Diameter (mm) WLL
ton

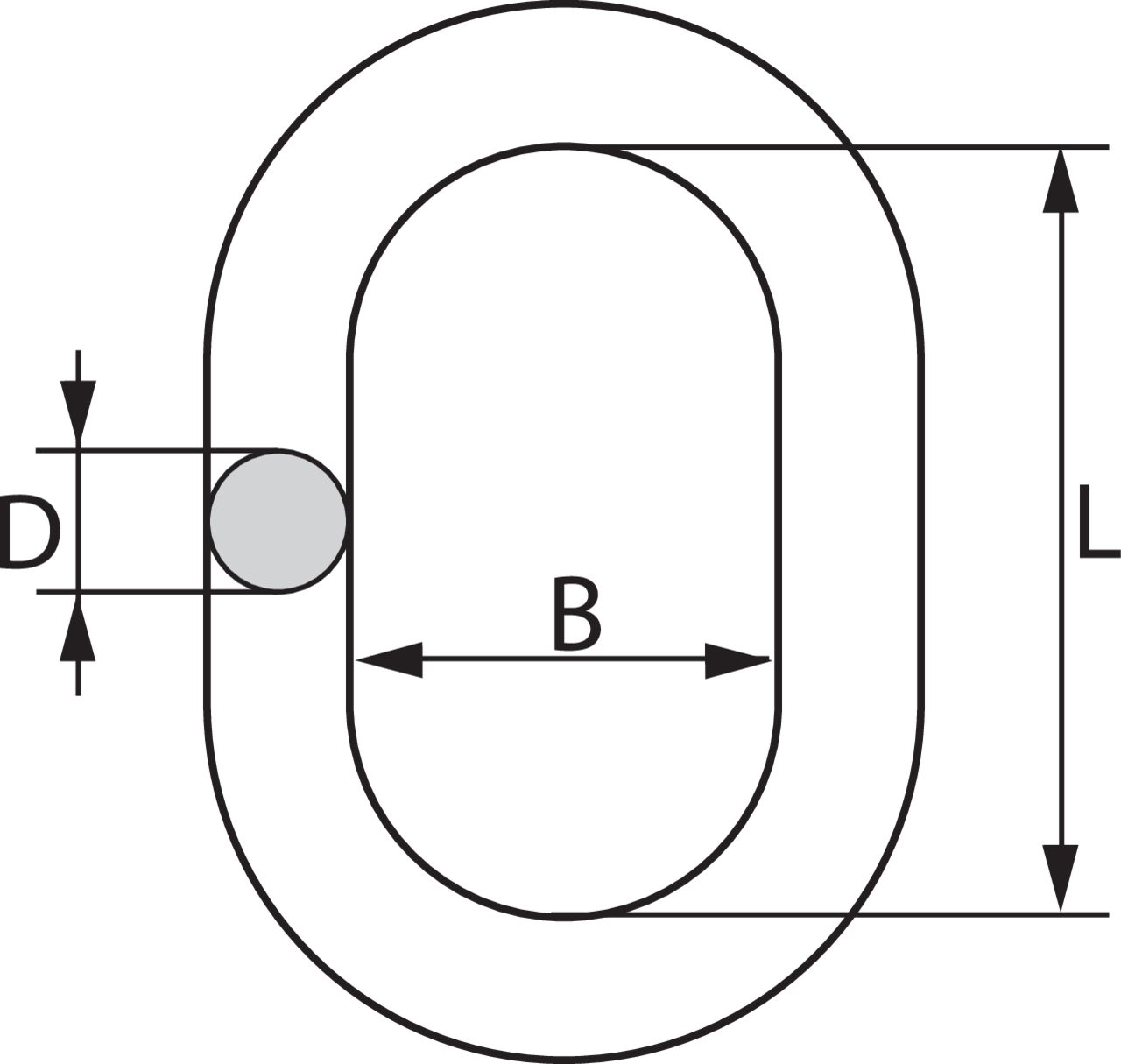

Kjetting Ø 1-leg (mm) Kjetting Ø 2-leg (mm) D (mm) L
mm
B (mm) Vekt
kg
CAD
På forespørsel BWI 5 5 0,32 4 4 5 26 13 0,01
På forespørsel BWI 7 7 0,9 5/6 5/6 7 36 16 0,03
På forespørsel BWI 9 9 1,25 7 7 9 44 20 0,07
På forespørsel BWI 10 10 1,6 8 8 10 44 20 0,09
På forespørsel BWI 13 13 2,5 10 10 13 54 25 0,17
På forespørsel BWI 16 16 4,25 13 13 16 70 34 0,36
På forespørsel BWI 20 20 6,3 16 16 20 85 40 0,68
På forespørsel BWI 22 23 8 20 - 23 115 50 1,16
På forespørsel BWI 26 27 10,07 - - 27 140 65 1,92
