KWB

DENNE VAREN FASES UT OG VIL IKKE BLI BESTILT TIL LAGER

  • Materiale: Seigherdingsstål klasse 10.
  • Merking: Type og klasse.
  • Overflate: Lakkert.
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. Kode WLL
ton
For chain gr 10 Ø
mm
WLL 45-60º
ton

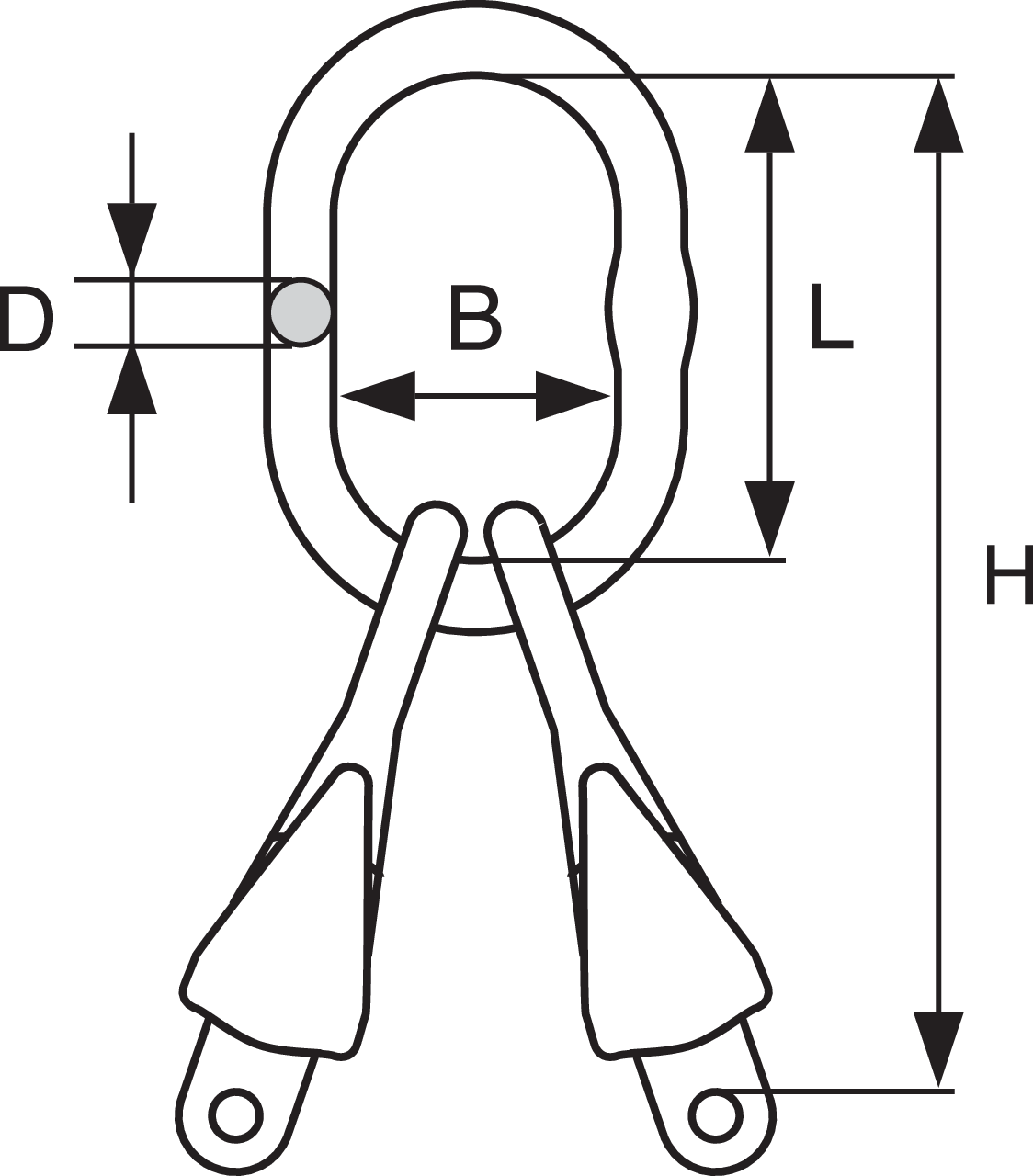

B (mm) D (mm) H
mm
L
mm
Vekt
kg
CAD
Faset ut GTVK/S2-6-10 2 6 1,4 70 14 204 120 1
Faset ut GTVK/S2-7-10 2,65 7 1,9 80 16 262 140 1,9
07.01GTVK208.10 GTVK/S2-8-10 3,55 8 2,5 95 19 282 160 2,4
07.01GTVK210.10 GTVK/S2-10-10 5,6 10 4 105 23 329 170 4,2
07.01GTVK213.10 GTVK/S2-13-10 9,5 13 6,7 110 27 393 190 8,1
Faset ut GTVK/S2-16-10 14 16 10 130 33 464 230 14,4
