KWB

DENNE VAREN FASES UT OG VIL IKKE BLI BESTILT TIL LAGER

  • Materiale: Seigherdingsstål klasse 10
  • Merking: Type og klasse.
  • Overflate: Lakkert.
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

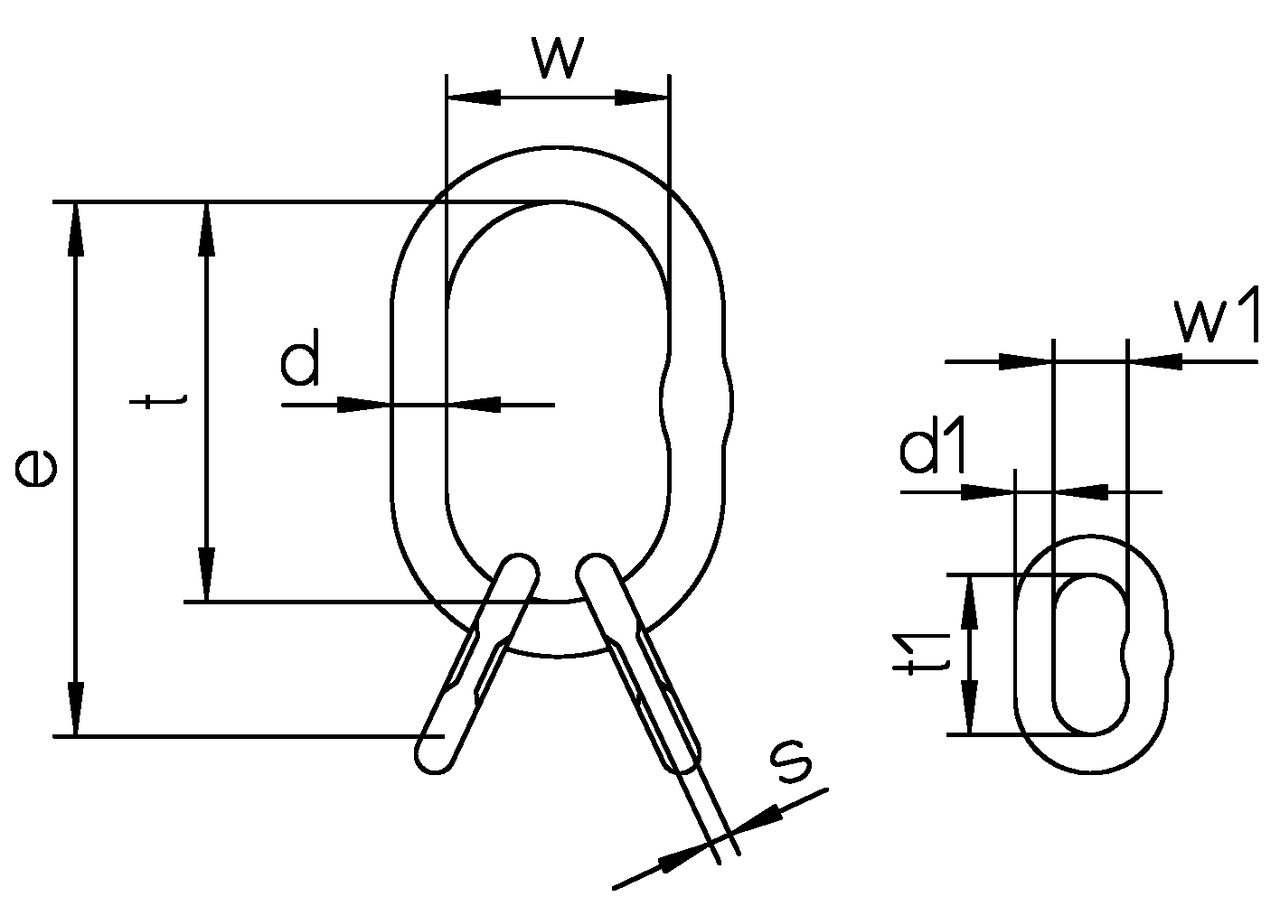

Art. Nr. Kode WLL
ton
Kjetting (mm) d
mm
e
mm
t
mm
t1
mm
d1 (mm) s
mm
w
mm
w1
mm
Vekt
kg
CAD
Faset ut G/S-6-10 4,2 6 19 189 135 54 13 10 75 25 1,26
Faset ut G/S-8-10 7,6 7+8 23 230 160 70 17 14 90 34 2,32
Faset ut G/S-10-10 9,6 10 27 265 180 85 20 14 100 40 3,68
Faset ut G/S-13-10 14 13 33 315 200 115 23 17 110 50 6,46
Faset ut G/S-16-10 21,2 16 36 400 260 140 27 20 140 65 10,1
Faset ut G/S-19-10 34,1 19 50 500 350 150 33 26 190 70 22,9
Faset ut G/S-22-10 40 22 50 520 350 170 36 - 190 75 24,8
Faset ut G/S-26-10 56 26 60 570 400 170 45 - 200 80 41,3
