DENNE VAREN FASES UT OG VIL IKKE BLI BESTILT TIL LAGER

  • Materiale: Seigherdingsstål klasse 10.
  • Merking: I henhold til standard, CE-marked, Type og klasse.
  • Overflate: Lakkert.
  • Standard: EN 818-4
  • Advarsel: Må ikke varmebehandles!
  • Sikkerhetsfaktor: 4:1
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

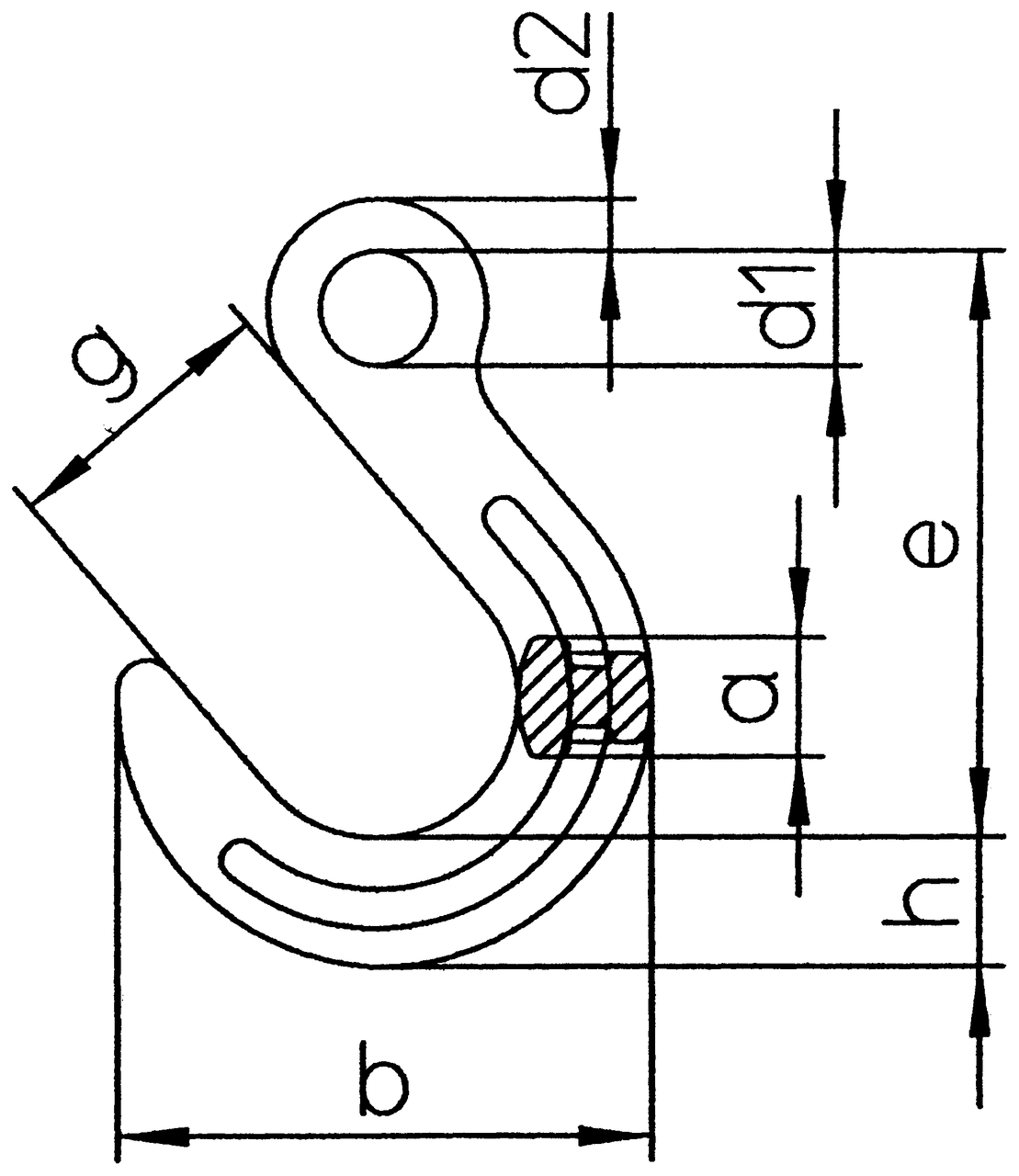

Art. Nr. Kode WLL
ton
EWL for chain ø
mm
A (mm) B
mm
D1 (mm) D2 (mm) e
mm
g
mm
h
mm
Vekt
kg
CAD
08.05GHS08.10 GH/S-7/8 2,5 131 7-8 25 118 24 11 131 64 29 0,92
FASET UT GH/S-10 4 158 10 32 143 31 14 158 76 35 1,8
08.05GHS13.10 GH/S-13 6,7 190 13 40 170 39 17 190 89 42 2,8
08.05GHS16.10 GH/S-16 10 224 16 46 200 47 22 224 102 50 5
08.05GHS20.10 GH/S-19/20 16 260 19-20 54 231 56 28 260 114 61 7,6
