Crosby
Generelt: Styre hylse er festet på hver side av kroken. Utløserkabel er tredd gjennom et borret hull i låsen og
brukes til å "fjernstyre" åpningen av låsen.



Standard: NS-EN 1677-2.
Overflate: Lakkert med flouriserende gulfargeenerelt: Styrehylse er plassert på hver side av kroken.
  • Materiale: Legert stål klasse 8.
  • Merking: Typebetegnelse.
  • Sikkerhetsfaktor: 4:1
  • Klasse: 8

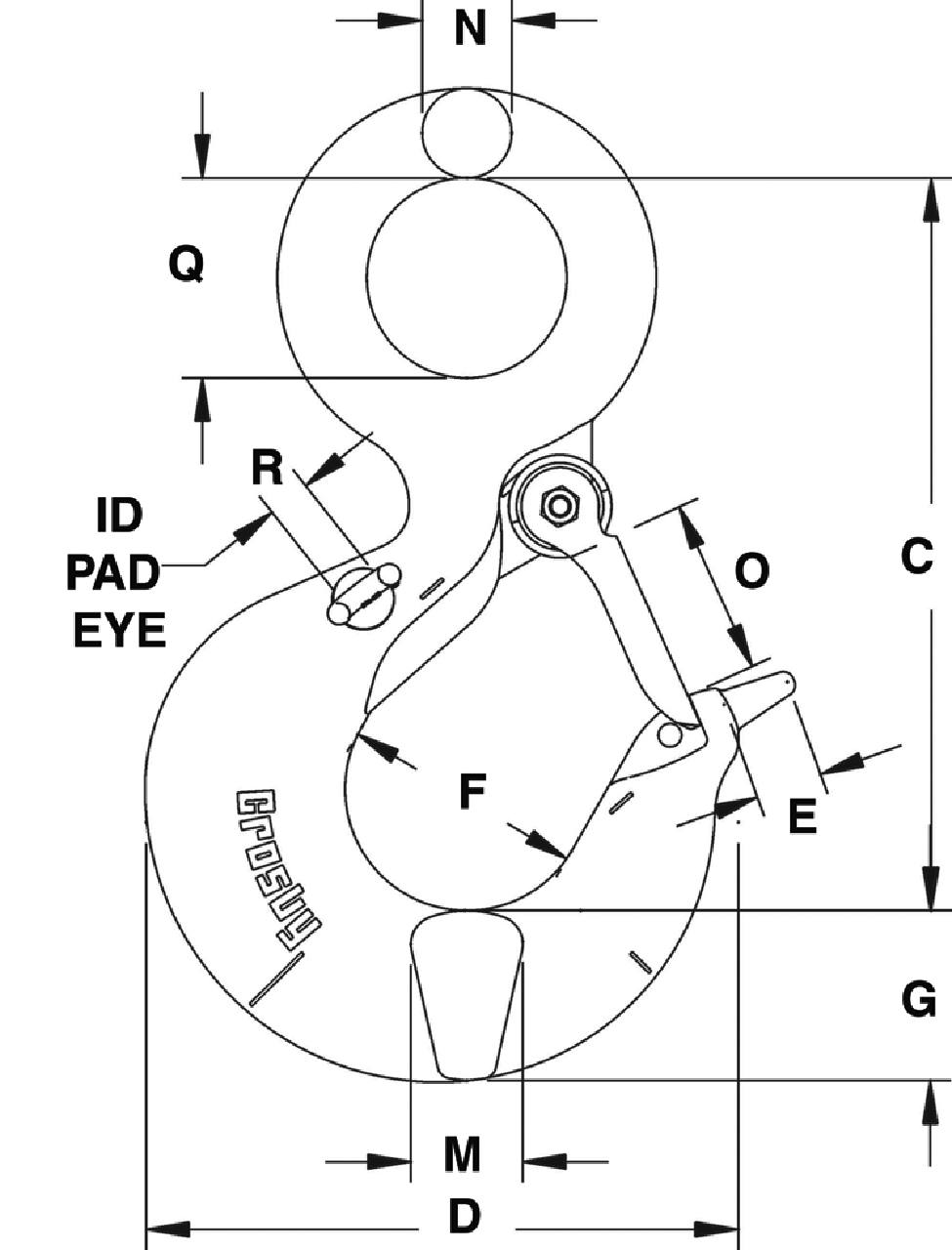

L320Rdwg
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. WLL C (mm) D (mm) E
mm
F (mm) G
mm
M
mm
N
mm
O
mm
Q
mm
R
mm
AA**
mm
Vekt CAD
08.14250032 3,2 119 101 25 41 29 24 15 28 32 6 50,8 1,01
08.14250054 5,4 147 122 25 51 37 33 18 35 40 6 63,5 2,04
08.14250085 8 187 159 35 64 46 42 23 41 51 10 76,2 3,92
08.14250115 11,5 230 189 35 76 57 41 28 53 62 10 102 7,02
08.14250160 16 256 211 35 83 66 49 32 58 72 10 102 10,1
08.14250220 22 318 262 45 108 76 60 40 77 89 19 127 18,4
08.14250315 31,5 357 346 127 92 76 44 86 89 19 165 28,1
På forespørsel 37 462 357 137 116 81 51 95 114 19 178 48,5
På forespørsel 45 511 392 152 129 82 55 125 125 19 203 62,1
På forespørsel 60 602 470 178 152 99 64 130 145 19 254 102
