Generelt: RLP har en demonterbar D-ring for å muliggjøre montering av rundsling, masterlink eller krok direkte på løfteøyet. Demonteringen av RLP gjøres med et enkelt sving av D-ringen, ingen verktøy er nødvendig. RLP har mye høyere WLL i forhold til DIN580 øyebolt.
Prøvelast: 2,5 ganger WLL
  • Sikkerhetsfaktor: 4:1
  • Klasse: 6
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

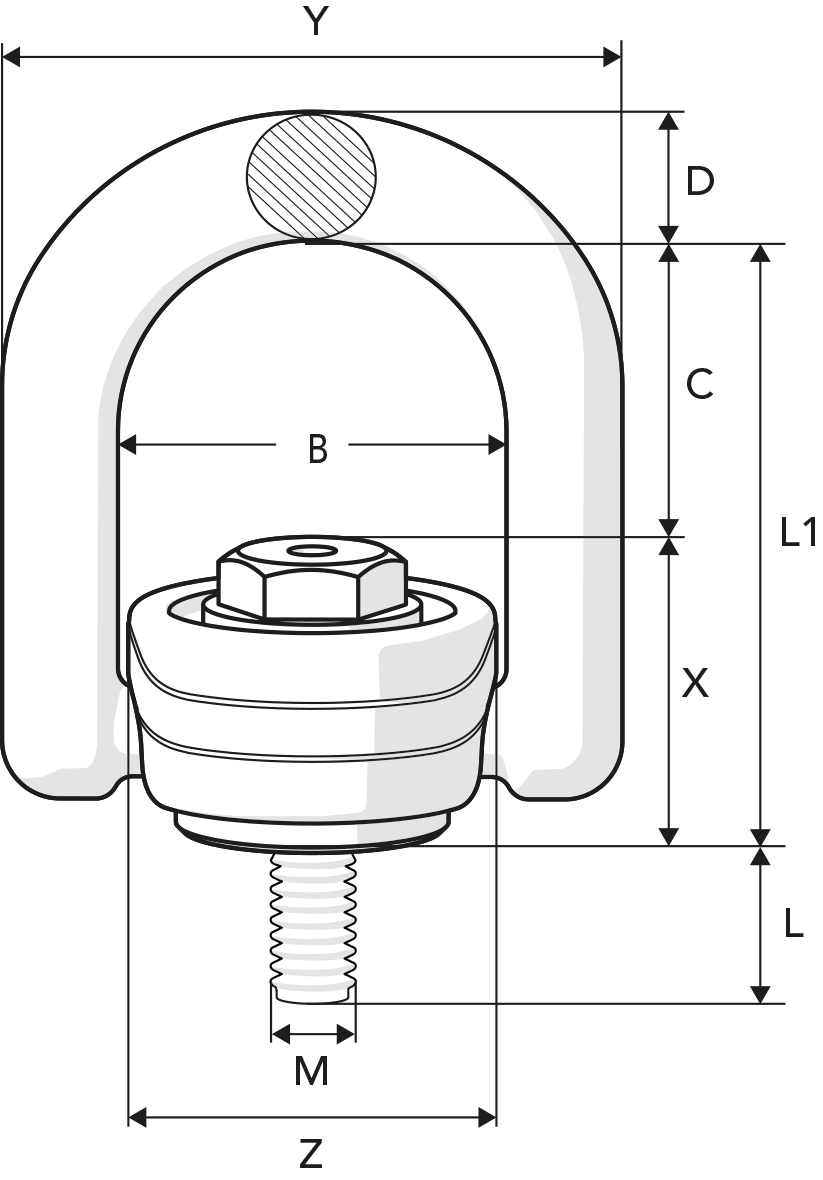

Art. Nr. Kode B (mm) C (mm) D (mm) L
mm
L1
mm
M
mm
X
mm
Y
mm
Z
mm
Vekt
kg
CAD
Z101708 RLP-M8 x 1.25 42 35 12 16 62 8 27 64 Ø40 0,3
Z101710 RLP -M10 x 1.5 42 35 12 16 62 10 27 64 Ø40 0,3
Z101712 RLP -M12 x 1.75 57 46 19 25 88 12 42 91 Ø54 1
Z101716 RLP-M16 x 2 57 46 19 25 88 16 42 91 Ø54 1
Z101720 RLP-M20 x 2.5 83 55 28 36 110 20 55 133 Ø80 2,9
Z101724 RLP-M24 x 3 83 55 28 36 110 24 55 133 Ø80 2,9
Z101730 RLP-M30 x 3.5 114 70 34 58 148 30 78 182 Ø111 7,1
Z101736 RLP-M36 x 4 114 70 34 58 148 36 78 182 Ø111 7,3
Z101742 RLP-M42 x 4.5 149 91 40,4 81 190 42 99 229 Ø142 14,3
Z101748 RLP-M48 x 5 149 91 40,4 81 190 48 99 229 Ø142 14,5

Download CAD

Description

Get CAD
Nedlasting
Symmetrisk last (tonn)
RLP1
RLP2
RLP3
RLP4
RLP5

RLP6



Antall kjettingskrev
1
1
2
2
2 symmetrisk

3&4 symmetrisk



Vinkel ß
90°
90°
0-45°
45-60°
0-45°
45-60°
Tilstramming
Skrunøkkel
RLP - M8 x 1.25
RLP 5/16”-18 UNC
0,8
0,4
1,6
0,8
0,5
0,4
0,8
0,6
10 Nm
7 Ft.Lbs
13 mm
1/2”

0,8
0,4
1,6
0,8
0,5
0,4
0,8
0,6


RLP - M10 x 1.5
RLP 3/8”-16 UNC
1,2
0,7
2,4
1,4
0,9
0,7
1,4
1,0
15 Nm
11 Ft.Lbs
13 mm
1/2”

1,2
0,65
2,4
1,3
0,9
0,6
1,3
0,9


RLP - M12 x 1.75
RLP 1/2”-13 UNC
2,0
1,2
4,0
2,4
1,6
1,2
2,5
1,8
27 Nm
20 Ft.Lbs
24 mm
15/16”

2,0
1,2
4,0
2,4
1,6
1,2
2,5
1,8


RLP - M16 x 2
RLP 5/8”-11 UNC
3,2
2,0
6,4
4,0
2,8
2,0
4,2
3,0
60 Nm
44 Ft.Lbs
24 mm
15/16”

3,2
2,0
6,4
4,0
2,8
2,0
4,2
3,0


RLP - M20 x 2.5
RLP 3/4”-10 UNC
RLP 7/8”-9 UNC
5,6
2,8
11,2
5,6
3,9
2,8
5,8
4,2
90 Nm
66 Ft.Lbs
66 Ft.Lbs
32 mm
1 5/16”
1 5/16”

5,0
2,5
10,0
5,0
3,5
2,5
5,2
3,7



5,6
2,8
11,2
5,6
3,9
2,8
5,8
4,2


RLP - M24 x 3
RLP 1”-8 UNC
9,2
4,6
18,4
9,2
6,4
4,6
9,6
6,9
135 Nm
100 Ft.Lbs
32 mm
1 5/16”

9,2
4,6
18,4
9,2
6,4
4,6
9,6
6,9


RLP - M30 x 3.5
RLP 1 1/4”-7 UNC
12,0
6,0
24,0
12,0
8,4
6,0
12,6
9,0
270 Nm
200 Ft.Lbs
55 mm
2 1/4”

12,0
6,0
24,0
12,0
8,4
6,0
12,6
9,0


RLP - M36 x 4
RLP 1 1/2”-6 UNC
14,0
8,0
28,0
16,0
11,2
8,0
16,8
12,0
320 Nm
236 Ft.Lbs
55 mm
2 1/4”

14,0
8,0
28,0
16,0
11,2
8,0
16,8
12,0


RLP - M42 x 4.5
RLP 1 3/4”-5 UNC
16,0
14,0
32,0
28,0
19,6
14,0
29,4
21,0
600 Nm 440 Ft.Lbs
75 mm
3”

16,0
14,0
32,0
28,0
19,6
14,0
29,4
21,0


RLP - M48 x 5
RLP 2” -4.5 UNC
20,0
16,0
40,0
32,0
22,4
16,0
33,6
24,0
800 Nm 590 Ft.Lbs
75 mm
3”

20,0
16,0
40,0
32,0
22,4
16,0
33,6
24,0
