Standard: NS-EN 1677-3.


  • Materiale: Seigherdingsstål klasse 8.
  • Merking: Type og klasse.
  • Overflate: Lakkert.
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 8
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

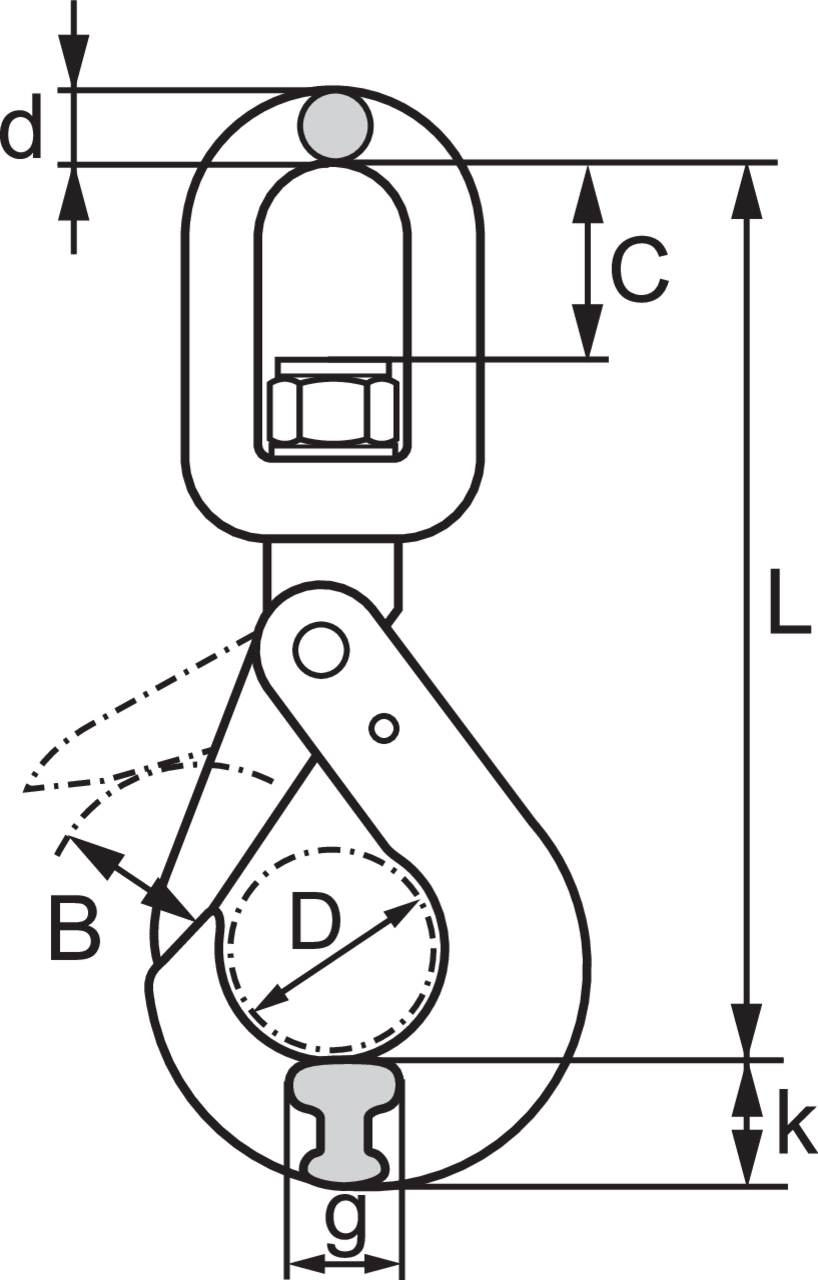

Art. Nr. Kode WLL
ton
G
mm
B (mm) C (mm) D (mm) L
mm
k
mm
Vekt
kg
CAD
08.22YE06 SHS-5/6-8 1,12 15 30 25 10 144 24 0,6
08.22YE08 SHS-7/8-8 2 18 38 30 12 178 27 1
08.22YE10 SHS-10-8 3,15 25 44 35 14 208 33 2
08.22YE13 SHS-13-8 5,3 34 50 45 18 252 44 3,8
08.22YE16 SHS-16-8 8 35 66 60 20 322 46 7
08.22YE20 SHS-18/20-8 12,5 40 80 60 28 360 52 9,6
