KWB






  • Materiale: Seigherdingsstål klasse 10.
  • Merking: Type og klasse.
  • Overflate: Lakkert.
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhetsfaktor: 4:1.
  • Klasse: 10
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"
Art. Nr. Kode WLL
ton

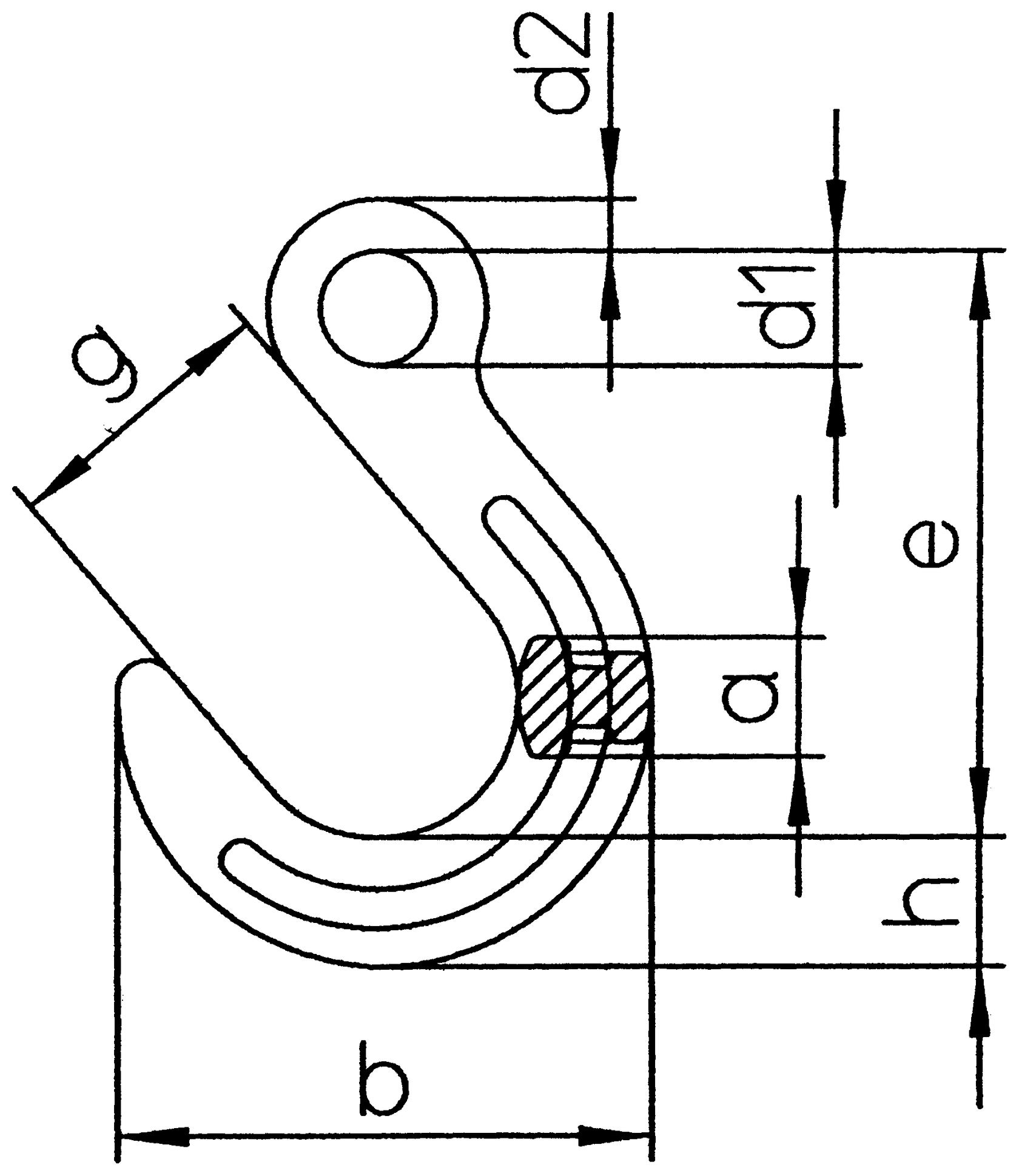

A (mm) B (mm) D1 (mm) D2 (mm) e
mm
g
mm
h
mm
Vekt
kg
CAD
08.05GHS08.10 GH/S-7/8-10 2,5 25 118 24 11 131 64 29 0,92
08.05GHS10.10 GH/S-10-10 4 32 143 31 14 158 76 35 1,8
08.05GHS13.10 GH/S-13-10 6,7 40 170 39 17 190 89 42 2,8
08.05GHS16.10 GH/S-16-10 10 46 200 47 22 224 102 50 5
08.05GHS20.10 GH/S-19/20-10 16 54 231 56 28 260 114 61 7,6
