Utførelse: Gaffel/gaffel. Leveres komplett med låsemuttere.

Prøvebelastning: Prøvebelastes når de inngår i et løfteredskap eller på forespørsel.


NB: på forespørsel kan strekkfiskene leveres med utgjengingsstopper (LD-sikring).

  • Materiale: Rustfritt syrefast stål AISI 316.
  • Overflate: Polert.
  • Advarsel: Strekkfisker er normalt ikke beregnet på løft. Hvis de skal brukes til løft må hver enkelt strekkfisk prøvebelastes. Dette gjøres på bestilling. Strekkfisken må ikke lengdejusteres under løft.
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

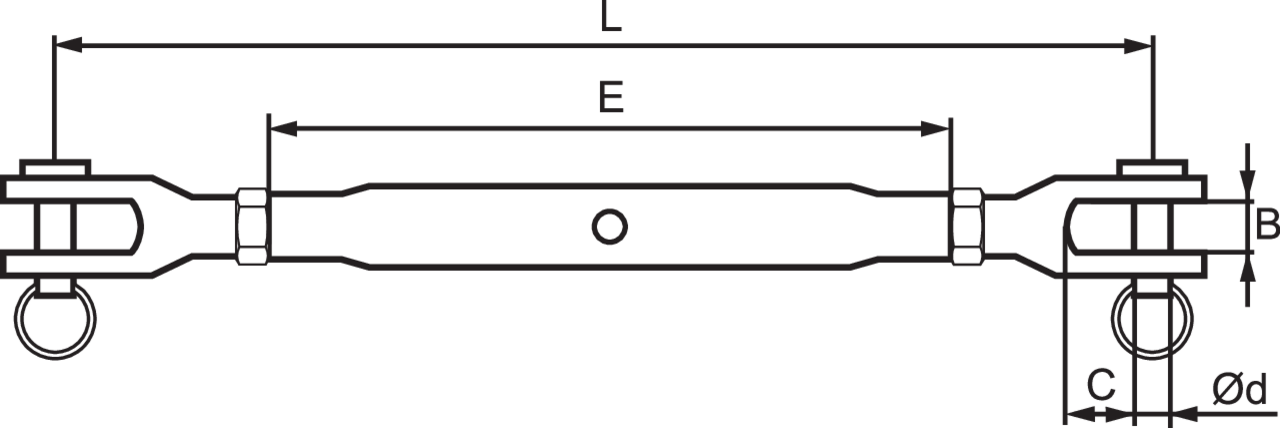

Art. Nr. Kode Bruddstyrke
ton
Gjenge B (mm) C (mm) E (mm) L min. L (mm) max. Ø d (mm) Vekt
kg
CAD
11.54120005 1401-S 0,8 M5 7,5 9,4 80 126 180 5 0,05
11.54120006 1402-S 1,25 M6 7,5 9,4 92 138 200 5 0,09
11.54120006X 1402X-S 1,3 M6 9,5 10,4 92 140 202 6 0,14
11.54120008 1403-S 1,3 M8 9,5 10,4 112 158 234 6 0,15
11.54120008X 1403X-S 2,35 M8 11 12,2 112 166 240 8 0,15
11.54120010 1404-S 2,35 M10 11 14 120 188 272 8 0,24
11.54120010X 1404X-S 3,5 M10 12 14 120 196 280 9,5 0,26
11.54120012 1405-S 5,1 M12 14 18,5 152 244 350 12 0,53
11.54120014X 1406-S 5,9 M14 18 24,7 172 283 403 14 0,64
11.54120016X 1408-S 8 M16 18 24,3 192 313 446 16 1
11.54120020 1409-S 13 M20 24 38,3 223 390 550 19 2
11.54120024 1411-S 20 M24 30 47,8 320 536 769 25,4 6,4
Andre utførelser på forespørsel.
