Gunnebo Industries
Utførelse: Smidde ihht. Svensk standard  1577 type A.



Prøvebelastning: 2 x WLL.
  • Materiale: Klasse 3.
  • Merking: WLL, leverandør kode og klasse.
  • Overflate: Lakkert.
  • Sikkerhetsfaktor: 4,5:1.
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

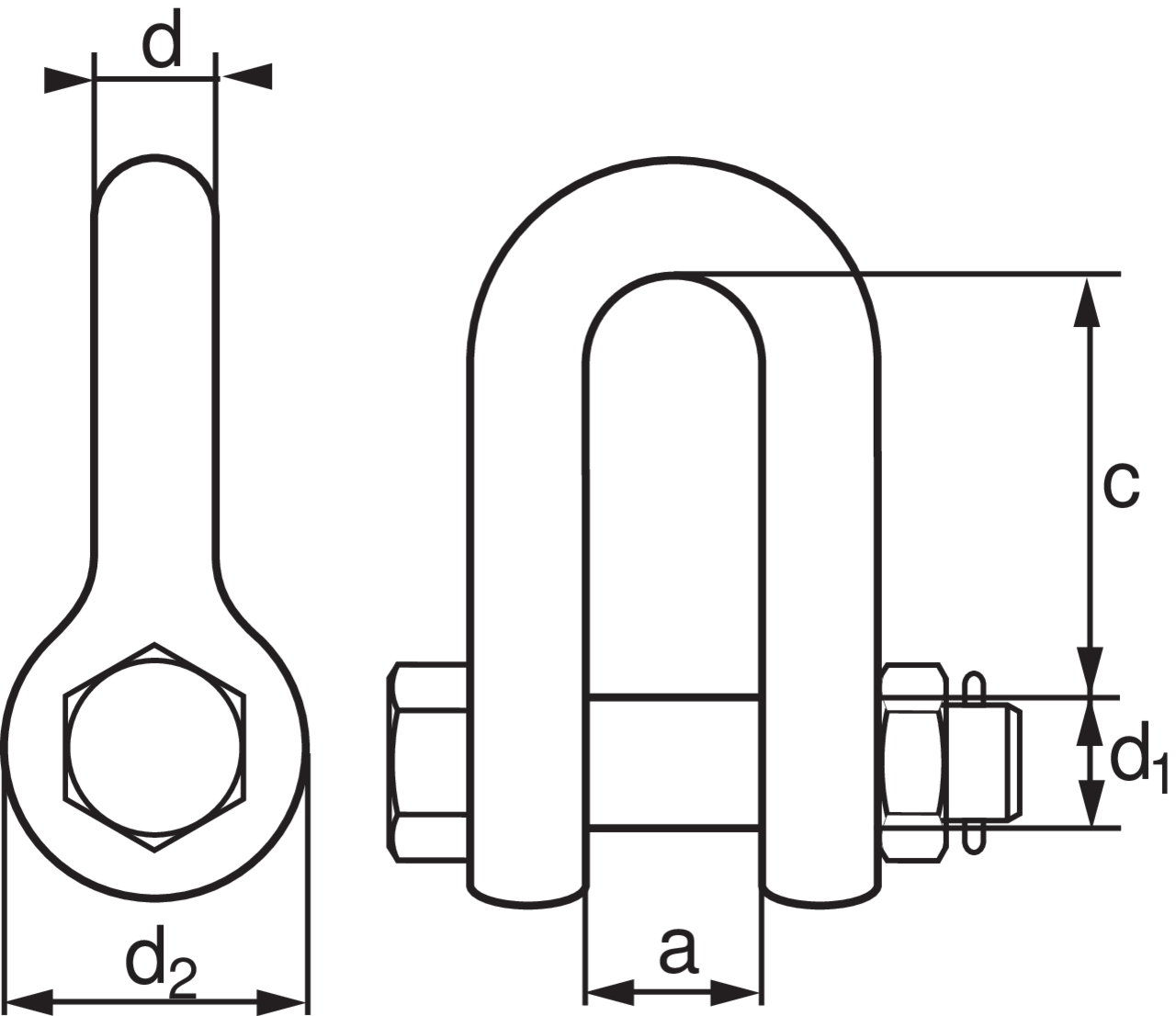

Art. Nr. Kode WLL
ton
Thread d1 D2
mm
A (mm) c*
mm
D (mm) Vekt
kg
CAD
04.65906 906 0,6 M10 20 15 30 8,5 0,1
04.66907 907 0,9 M12 28 20 39 11 0,2
04.66908 908 1,5 M16 33 24 52 13 0,4
04.66909 909 2,4 M20 40 28 65 16 0,65
*Toleranse: +/- 5%
** Galvanisert
