• Materiale: Stål.
  • Overflate: Galvanisert.
Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

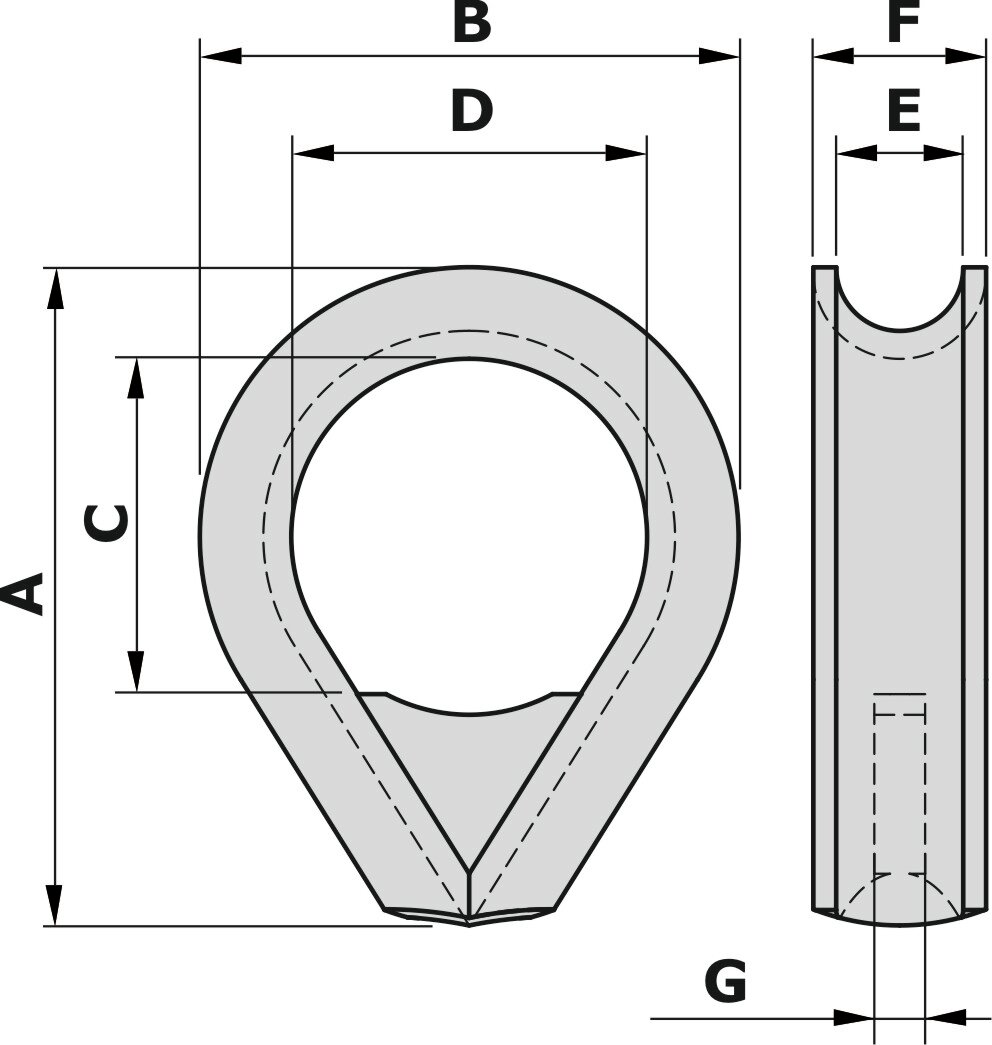

Art. Nr. A (inch) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Vekt CAD
10.2511149999 4 75 50 50 17 22 6 0,4
10.2511179999 4 75 50 50 17 22 6 0,4
10.2511199999 4 1/2 85 50 53 19 25 6 0,5
10.2511229999 5 100 60 60 21 29 8 0,8
10.2511239999 5 1/2 110 60 65 23 33 8 0,9
10.2511249999 6 115 70 70 25 34 8 1
10.2511259999 7 135 75 80 30 38 10 1,7
10.2511269999 8 155 80 100 33 44 10 2,5
10.2511279999 9 175 110 115 38 49 10 4
10.2511289999 10 190 120 120 41 52 15 4,5
10.2511299999 11 210 120 130 46 60 15 7
10.2511309999 12 245 140 145 52 65 15 8,3
10.2511319999 14 260 155 155 60 72 20 12,5
10.2511329999 17 310 200 190 70 84 20 18
10.2511339999 19 350 235 230 81 119 20 30,5
10.2511349999 22 395 240 255 92 130 20 40,5
10.2511359999 24 430 275 280 105 145 25 49,5
10.2511369999 26 450 295 285 120 155 30 54
