Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

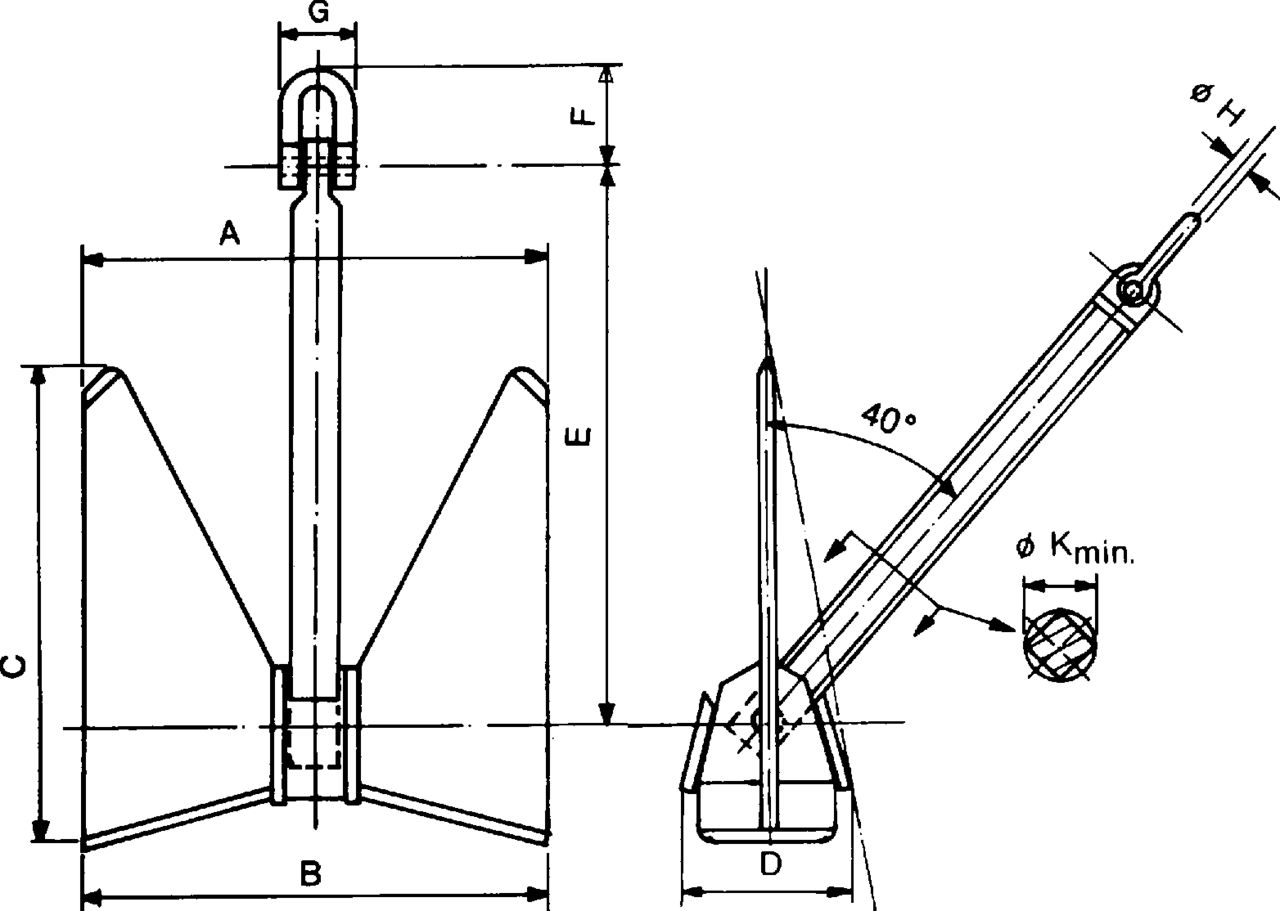

A (mm) B (mm) C (mm) D (mm) E
mm
F (mm) G
mm
Ø H
mm
K
mm
Vekt
kg
CAD
539 140 420 203 650 120 90 22 60 60
581 151 452 215 700 120 90 22 60 75
594 160 458 224 712 120 90 22 65 90
637 169 501 239 771 142 105 28 70 105
674 178 528 255 815 142 105 28 75 135
747 194 581 286 895 157 115 32 80 160
780 201 610 297 937 157 115 32 85 180
821 224 641 312 982 174 125 36 90 225
895 230 700 335 1 080 174 125 36 100 270
898 235 701 336 1 080 174 125 36 100 300
980 258 766 370 1 175 201 140 40 110 360
1 040 274 818 393 1 260 201 140 40 110 430
1 078 283 842 402 1 295 201 140 40 120 495
1 149 302 899 436 1 388 236 175 50 125 585
1 205 315 943 454 1 456 236 175 50 130 675
1 256 328 984 470 1 518 236 175 50 140 765
1 306 340 1 020 496 1 575 306 225 60 140 855
1 360 351 1 064 513 1 642 306 225 60 150 970
1 410 368 1 103 530 1 703 306 225 60 155 1 080
1 435 377 1 123 537 1 730 306 225 60 160 1 195
