Velg et produkt fra tabellen nedenfor og klikk på knappen "Legg til forespørsel"

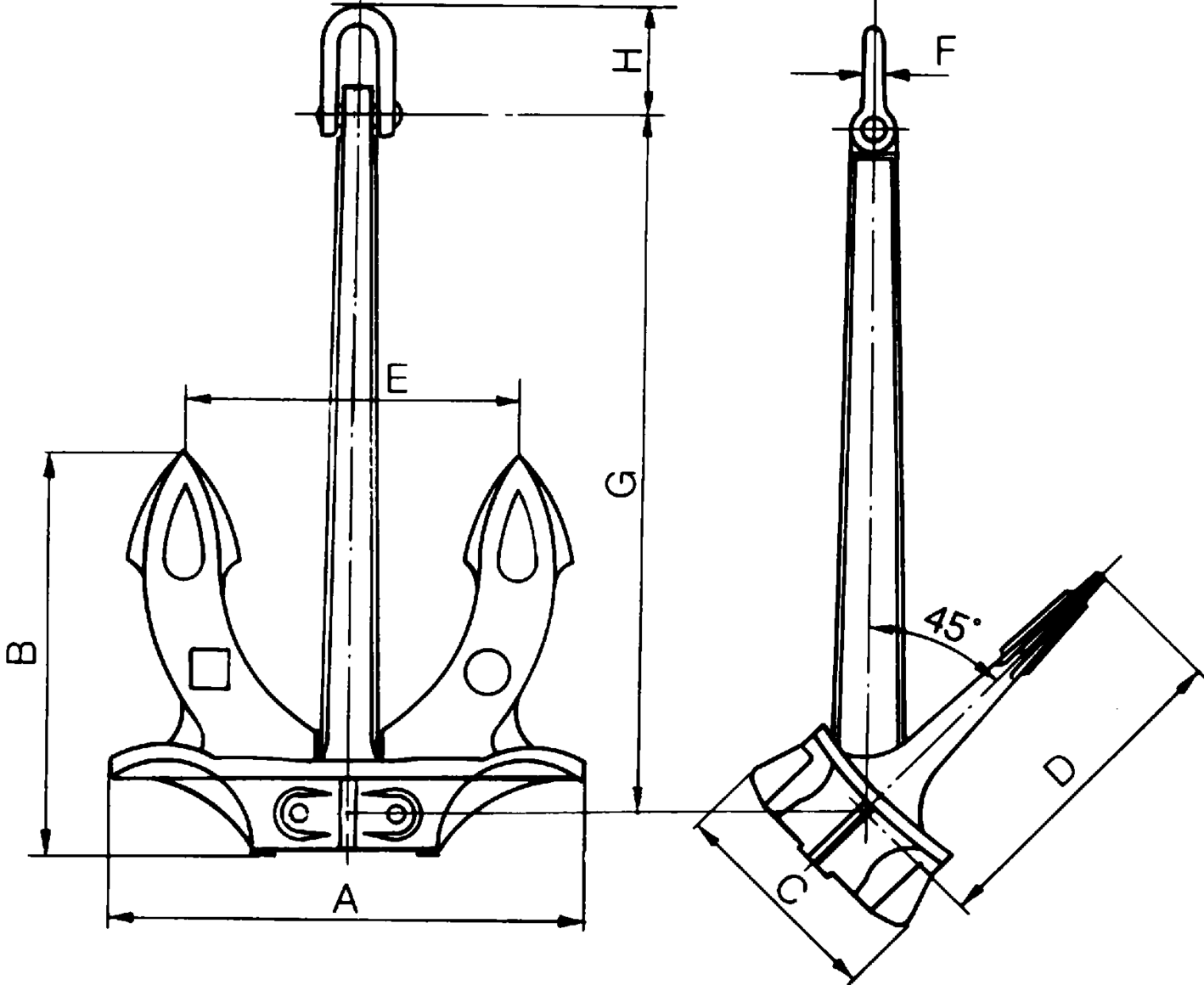

Art. Nr. A (mm) B (mm) C (mm) D/E F
mm
G
mm
H
mm
Vekt
kg
CAD
På forespørsel 480 428 210 340 25 660 150 75
På forespørsel 510 474 230 375 30 723 150 100
På forespørsel 670 572 308 470 32 945 178 150
På forespørsel 736 630 340 520 32 1 040 178 200
På forespørsel 795 680 366 580 40 1 120 217 250
På forespørsel 844 722 388 595 40 1 190 217 300
På forespørsel 890 760 408 625 40 1 250 217 350
På forespørsel 930 794 428 650 48 1 310 265 400
På forespørsel 970 826 444 675 48 1 360 265 450
På forespørsel 1 000 835 460 700 48 1 410 265 500
På forespørsel 1 060 909 490 745 48 1 500 265 600
På forespørsel 1 090 944 502 765 48 1 546 265 650
På forespørsel 1 120 955 516 785 60 1 580 317 700
På forespørsel 1 145 971 528 807 60 1 615 317 750
På forespørsel 1 170 992 540 820 60 1 650 317 800
På forespørsel 1 170 1 015 540 820 60 1 650 317 850
På forespørsel 1 220 1 040 560 855 60 1 720 315 900
På forespørsel 1 220 1 057 561 855 60 1 722 315 950
På forespørsel 1 260 1 077 580 855 60 1 780 315 1 000
På forespørsel 1 318 1 135 610 925 62 1 850 344 1 140

Download CAD

Description

Get CAD
Nedlasting
Art nr.
A
B
E
G
Vekt
99.NO4813702100




10
99.NO4813702105




15
99.NO4813702110




20
99.NO4813702115




30
99.NO4813702125
430
370
303
557
40
99.NO4813702140
460
400
315
580
50
99.NO4813702160
525
460
360
687
75
99.NO4713710000
584
500
410
760
100
